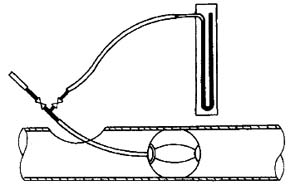

圖1-13-10 隔離球與U形管差壓計連接圖

　　3.鑄鐵管的維修
　　(1)鑄鐵管青鉛接口修理
??? 首先將漏氣接口處泥土清洗干凈，用鉛鑿、手錘沿整個圓周依次敲擊，使接口青鉛密實、不漏氣。如果敲擊后接口青鉛凹陷5mm以上時，應用尖鑿在接口青鉛上鑿些小孔，然后補澆熱熔青鉛。青鉛溫度應大于700℃，凝固后，再敲擊，直至平整為止。
　　修補青鉛接口，若只敲擊漏氣點，會重又發生漏氣。不應用冷鉛條或熱熔溫度不高的青鉛補澆修理，因其不能與接口青鉛熔成一體，仍會發生漏氣。
　　(2)鑄鐵管水泥接口修理
??? 應將漏氣接口的水泥全部剔除，保留第一道油麻，然后清洗接口間隙。擦干后，澆灌熱熔青鋁。敲實后，即可恢復通氣。
　　(3)鑄鐵管機械接口修理
??? 挖出漏氣接口后，可擰緊壓蘭上的螺母，使壓蘭后的填料與管壁壓緊密實。如漏氣嚴重，對有兩道膠圈(密封圈與隔離圈)的接口，可松開壓蘭螺栓，將壓蘭后移，拉出舊密封圈，換入新密封圈(將新膠圈沿管面呈30°切開，套在管上，用粘膠劑粘牢)，然后將壓蘭推入，重新擰緊壓蘭螺栓即可。
　　(4)鑄鐵管砂眼修理
??? 可采用在砂眼處鉆孔，加裝管塞的方法修理。
　　(5)燃氣管裂縫修理可采用夾子套筒修理。如圖1-13-11 所示。
　　夾子套筒由兩個半圓形管件組成，其長度應比裂縫長50cm以上。將它套在管子裂縫處，在夾子套筒與管外壁之間安放填料，如鉛片或纖維材料制的墊片，用螺栓連接，擰緊即可。
　　(6)管道更換
??? 由于腐蝕穿孔、裂縫、折斷的管段較長時，應予以切除，更換新管。
　

　

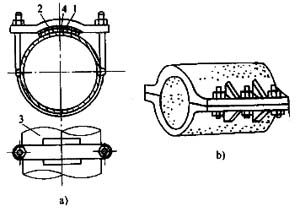

圖1-13-11 用夾子套筒修理燃氣管裂縫
a)鋼制夾子套筒b)鑄鐵夾子套筒
1-蓋板；2-纖維墊片；3-燃氣管道；4-破壞點

　　四、管道阻塞及其消除

　　(一)積水
　　人工煤氣大多未經脫水處理，在輸送過程中隨著溫度降低，煤氣中的水蒸氣會逐漸凝結成水，順著管道的坡度流入管道最低的排水器內。對每個排水器應建立詳細位置卡片和抽水記錄，將排水日期和水量記錄下來，作為確定或調整排水周期的依據，并且還可以盡早發現地下水滲入等異常情況。
　　煤氣中的焦油、酚等有害雜質會與凝結水一起聚積在排水器內。排放這樣的水會造成污染，損害農作物，使魚、鴨等中毒死亡。所以，須用槽車儲、運送至水處理廠集中處理。
　　(二)滲水
　　當地下水壓力比管內燃氣的壓力高時，可能由管道接口不嚴處、腐蝕孔或裂縫等處滲入管內。一般多發生在年久失修，管道受到腐蝕和破損之處，或由于施工質量問題造成的接口松動處，也可能由于埋深太淺，在地面動荷載的作用下而造成管道損壞等。
　　當排水器內水量急劇增加時，有可能是滲水所引起的。可關斷可疑管段，壓入高于滲入壓力的燃氣，再用檢查漏氣的方法找出滲漏之處。
　　(三)袋水
　　由于管基不均勻沉陷，燃氣中的冷凝水會在管道下沉的部位積存起來，形成袋水， 影響正常供氣。如果發現調壓器出口低壓自動記錄紙上的壓力線呈鋸齒形或用戶燃氣灶的火焰跳動，就表明管道內積水或袋水。
　　根據用戶反映燃氣壓力不足或火焰跳動等情況，在管線上選點測壓(如選擇用排水器管測壓時，應事先將排水器內積水抽盡，以正確反映壓力)，搜集壓力異常資料，同時了解該管段附近是否有其他地下管線或建筑物施工，以致管基松動或路面承受過載荷重，道路沉陷使管線下沉，坡度變化。
　　選擇壓力異常或道路有異常情況之處挖出管線，經水平尺核對后，找出袋水位置。提高管段，校正坡度，填塞夯實管底，并對提高校正管段接口逐一檢查，保證密封完好。如受條件限制，無法校正坡度時，可在袋水的最低點加裝排水器解決。
　　由于房屋沉降，燃氣冷凝水會積存在進戶立管下部的彎頭處，形成袋水，造成供氣不良，影響正常用氣。如圖1-13-12 所示。
　

　

圖1-13-12 袋水示意圖

　　如果發現用戶火小，甚至斷氣等情況，應考慮進戶管失坡的可能。可將引入管挖出，縮短進戶立管，恢復引入管坡度，使彎頭部位積水順利流入支管，集中在排水器內，定時排放。
　　(四)積萘
　　人工煤氣中常含有一定量的萘蒸氣，溫度降低就凝成固體，附著在管道內壁，使燃氣管斷面減小或阻塞。在寒冷季節，萘常積聚在管道彎曲部分或地下管道接出地面的支管處。要防止和消除積萘，首先是根據《城鎮燃氣設計規范》的規定，嚴格控制出廠煤氣中萘的含量。這樣，可以從根本上解決管道中積萘的問題。
　　在出廠1～2km以內的管道，內壁常積有大量的萘，要定期進行清洗。可用噴霧法將加熱的石油、揮發油或粗制混合二甲苯等噴入管內，使萘溶解流入排水器，再由排水器排出。萘能被70℃的溫水溶解，如果清洗管段的兩端隔斷，灌入熱水或水蒸氣也可將萘除去，但這種方法會使管道熱脹冷縮，容易使鑄鐵管接口松動，因此清洗后，應作嚴密性試驗。低壓干管的積萘一般都是局部的，可將阻塞部分的管段挖出后，切斷，用特制的鋼絲刷進行清掃。用戶進戶立管的積萘，一般采用真空泵將萘吸出。
　　(五)其他雜質
　　管內除了水和萘以外，還有塵土、鐵銹屑和焦油等，也會積存在管內。無內壁涂層或內壁涂層處理不好的鋼管，由腐蝕產生的鐵銹屑很多，容易造成管道堵塞。鐵銹屑和塵土常積聚在彎頭、閥門或排水器處，影響正常輸氣。
　　可在調壓器前設置過濾器，以確保調壓器正常運行，并減少低壓干管內鐵銹屑積聚。
　　清除雜質的辦法是對管道進行分段機械清洗。一般每50m左右作為一清洗段，可在割斷的管內用人力搖動、絞車拉動、特制刮刀及鋼絲刷等辦法，沿管道內壁將它刮松并刷凈。在清除管內壁時，還應注意管壁上可能有腐孔，不要在清除時扎透而造成漏氣。管道彎頭、閥門和排水器如有阻塞，可拆下清洗。
