動火維修工程計劃的組織措施中應包括以下內容：
　　1)管道名稱，施工地點和施工日期，動火作業的開始和結束時間，工序明細表；
　　2)安全崗、施工機具、通信設備、施工人員的布局，參加施工的全體人員名單、職務和負責的工作；
　　3)管道的線路設備、自動裝置和電化學保護裝置的停開程序；
　　4)管道動火作業區詳圖；
　　5)準備工作的性質和工作量；
　　6)修復后的試驗方案；
　　7)安全防火技術措施。
　　施工方案和作業區的布置圖事先必須使全體施工人員了解清楚。
　　事故搶修中，排空和切斷干線多在土方工程之前，為盡量縮短停氣時間，絕緣和回填可放在管道恢復輸送之后。在任何情況下施工點與有關部門的通信聯絡必須在動火前裝設就緒。
　　圖1-13-7 是一種更換管道的操作坑。切換管段的工作可參考下列步驟：
　　1)參照圖1-13-7按更換段長度開挖主作業坑，管道兩側至坑壁底線的距離不應小于0.6m，坑壁斜度視土壤致密程度而定。坑頂邊緣至堆土邊線的距離應保持0.7m；
　　2)距主操作坑兩端10m以外開挖隔離球孔坑，坑底尺寸不應小于1.5m×1.5m，至露出管道上半部為止；
　　3)關閉前后切斷閥，用放空閥將管道內的氣體排放，控制在100～200Pa范圍(用U形管差壓計測量)，此剩余壓力可通過旁通管放空閥加以調節；
　　4)開隔離孔時，應保持向心的切割斜度，以免切下的部分落入管內。切口完畢后，在四周涂上泥漿，并用濕石棉氈覆蓋；
　　5)由隔離球孔向切換段的一側放入隔離球，充空氣，用它把管內空氣隔斷；
　　6)開主操作坑內切換管段的吹掃口，用壓縮空氣(最好用惰性氣體)吹掃兩隔離球之間的天然氣，并用儀表控測吹掃結果；
　　7)完成上述準備工作，確認無燃燒、爆炸之虞后，進行動火作業(切割、組裝和焊)；
　　8)主坑作業完畢后取隔離球時，先掩蓋一側，敞開另一側，利用管道氣體把管段內空氣排出，并用儀器檢查排氣的結果；
　

　

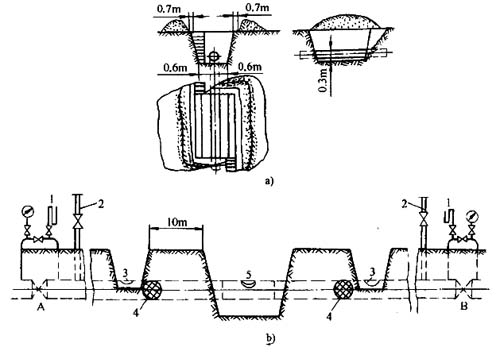

圖1-13-7 更換管段的管溝操作坑
a)焊接操作坑b)操作坑在管段上的整體布局
1-水柱差壓計；2-放空管；3-φ150～φ200隔離球孔；4-隔離球；
5-φ300～φ400mm切除段吹掃孔；A、B-干線切斷閥

　　9)用預先制好的蓋板封堵隔離球孔。
　　動火作業用的隔離球可用1.5mm厚，扯斷強度在15MPa以上，伸長率為500％的橡膠材料制作。隔離球(圖1-13-8)可作成四種規格，公稱直徑為300、500、700、1000mm，有這四種規格即可滿足直徑300～1000mm管道的作業需要。其參考尺寸如表1-13-2。
　

??? 開隔離球孔前為了檢查管內壓力是否處于允許操作的范圍，可先用手搖鉆在管頂開一個φ3～4mm的小孔，用一塊帶嘴的與管壁形狀一致的橢圓弧形板把管道與U形管差壓計連接起來(如圖1-13-9)。隔離球放入管內后用壓縮空氣(最好用氮氣或二氧化碳氣)鼓起。球內壓力(充氣壓力)保持3.5～5kPa，此壓力用U形管差壓計監視，并用導管連接三通上的閥門加以調節(圖1-13-10)。在施工的全過程中，必須有人監視隔離球，因為這與主操作坑工作人員的安全至關重要。
　　整個管道的壓力監視對施工安全也十分重要。動火段兩端關閉了切斷閥，至少應有二人值班，配備電話機與施工點聯系。其職責是：觀察干線切斷閥另一側的壓力變化，保證閥嚴密關閉，與施工點經常聯系，報告閥兩側壓力，觀察放空管口的排氣狀況，按施工組織者的指示完成其他工作。
?

　

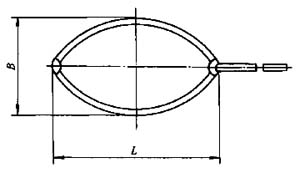

圖1-13-8隔離球疊平形狀
?

　

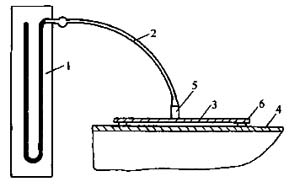

圖1-13-9管道鉆孔與U形管差壓計連接圖
1-差壓計；2-軟管；3-橢圓弧形蓋板；4-管子頂部；5-管嘴；6-密封襯墊

　　放空過程中由于兩端放空管口的高差，較低端首先與外界平衡后，空氣將倒流進排氣管。因此，當管道壓力降至0.1MPa以下，就應注意U形管壓力計的指數和放空管口的排氣情況，一達到預定壓力，應立即關閉放空閥。
　　切下管段時一端切口垂直管道軸線，留下一端用手工切成斜口，以便提取。切除段移開以后，再把斜口切成帶坡口的直口。換上去的管節長度應不小于管子直徑(最短不得短于500mm)。焊口間隙對壁厚8mm以下的管子為2.0～3.0mm，8～10mm者為2.5～3.5mm，11mm以上者為3.0～3.5mm，錯口不應大于管子壁厚的25％。
