1　主題內容與適用范圍
　　本標準規定了抗油拒水防護服的安全、衛生及技術性能要求。
　　本標準適用于接觸油水介質頻繁的現場作業的勞動防護服。其工種如鉆井工和井下作業工等。
　　2　引用標準
　　GB 3291　紡織名詞術語　紡織材料、紡織產品通用部分
　　GB 3923　機織物斷裂強力和斷裂伸長的測定(條樣法)
　　GB 4745　紡織織物　表面抗濕性測定方法(沾水試驗法)
　　GB 5453　織物透氣性試驗方法
　　GB 7916　化妝品衛生標準
　　ZB W04 003　織物硬挺度試驗方法　斜面懸臂法
　　3　術語
　　抗油拒水　是指經過整理，使防護服織物纖維表面能排斥、疏遠油、水類液體介質，從而達到既不妨礙透氣舒適，又能有效抗拒此類液體對內衣和人體的侵蝕。
　　4　技術內容
　　4.1　分類　分為冬季和夏季兩類抗油拒水防護服。
　　4.2 性能要求　各項性能的指標要求，按表1規定。

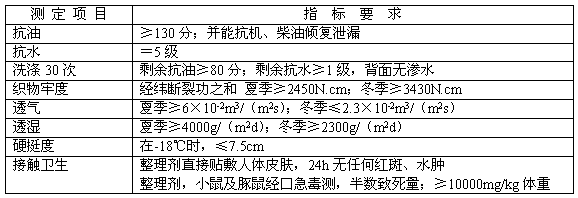

　　表1
　　
　　5　各項性能指標測定方法
　　5.1　抗油性能測定方法(采用評分法)
　　5.1.1　試劑　各分值標準試劑配比列于表2。

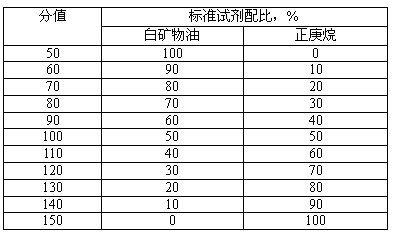

　　表2
　　
　　注： ① 標準試劑配比，按體積比，在20℃環境中配制。
　　 ② 所用白礦物油及正庚烷，均采用化學純試劑。
　　 ③ 標準試劑配制后，有效使用期為二個月，屆時要重新配制。
　　5.1.2　取樣及調濕處理，取待測織物20cm×20cm樣品二塊，按GB 4745第5章要求，進行調濕處理。
　　5.1.3　測試　在25±1℃室溫內進行。將調濕處理過的試樣，平置于光滑臺面上，用滴管依次取各分值標準試劑，由低到高，然后小心地輕輕滴到試樣上，每滴直徑4--5mm，每塊樣品每分值滴5處，每兩處間距不小于1.5cm, 停留3min，從45°角斜上方，觀察試劑液滴底部織物反光發亮，沒有浸潤，即為通過該分值測試。如發暗、織物浸潤，即通不過該分值測試。5處中，以4處以上測試結果為準。最后以通過最大分值為準，評定抗油性能。如二塊結果不一致時，應再取一塊復測，以多數結果為準。
　　5.1.4　抗機或柴油傾覆滲漏測試　將經過按本標準5.1.2條調濕處理的樣品二塊，分別平置于鋪有一層潔白濾紙的光滑臺面上，用50mL量杯，分別量取5mL機油或柴油，并分別緩慢傾復在試樣中心位置。在室溫下靜置24h，吸凈試樣表面浮油，觀察試樣背面和襯墊濾紙上的滲油情況。要求機油在試樣背面和襯墊濾紙上均無任何肉眼可辯的滲透痕跡；柴油在襯墊濾紙上也無任何滲印痕跡(試樣背面可有輕微可見的痕跡)，此為滿足抗滲漏要求。超出此限，即為不符合要求。
　　5.2　拒水性能試驗方法
　　拒水性能試驗方法按GB 4745的規定。
　　5.3　洗滌試驗方法
　　5.3.1　洗滌設備　家用雙桶洗衣機。
　　5.3.2　洗滌程序　用中速，弱堿性不含酶和增白劑的洗滌劑，濃度為2g/L，浴比(織物：洗液)為1∶30，洗液溫度為30±3℃，pH值不大于9，水容不小于30L，待測織物取樣大小以滿足測取剩余性能為度。試樣不足時，用與試樣相同的織物補足，洗滌10min排水，漂洗2min，脫水2min，晾干或烘干，此為一次。如此重復，直到滿足要求的洗滌次數為止。
　　5.3.3　測取剩余抗油拒水性能　測取剩余性能之前，試樣必須用150℃焙烘處理4min或用相同溫度的熨斗熨燙2min，然后按5.1條、5.2條規定的方法，測取洗滌后的剩余抗油拒水性能。
　　5.4　織物牢度
　　織物牢度按GB 3923所規定的測試方法，并按GB 3291第2.2.8.7條規定的“峰值斷裂功”概念得出的待測織物的經、緯向斷裂功，然后相加，為該織物的斷裂功之和。用斷裂功之和的大小，評價織物的牢度。
　　5.5　透氣性測定方法
　　透氣性測定方法按GB 5453規定的方法測定。
　　5.6　透濕性測定方法(采用蒸發法)
　　5.6.1　取樣　在待測織物上取直徑5.5cm樣品三塊，樣品要求對織物有代表性，不得有影響試驗結果的嚴重疵點。
　　5.6.2　蒸發杯　用2.5mm厚鋁板制成，內徑5cm，內高5.6cm，上沿有緊固織物樣品的金屬卡圈，每組共三只。
　　5.6.3　恒溫恒濕條件　恒溫：38±1℃；恒濕：RH25.0%±5.0%。
　　5.6.4　試驗步驟　將每只蒸發杯內盛入50g蒸鎦水，將待測織物樣品正面向上蒙于杯上沿，用緊固卡圈卡緊，然后置入恒溫恒濕箱內的旋轉架上，旋轉架以11～12r/min的速度勻速旋轉，恒溫恒濕箱維持換氣平衡狀態，30min后取出，用精度為0.0001g天平稱量，得出初始液體質量G₀之后再置入恒溫恒濕箱，延續6h，取出稱量，得剩余液體質量G₁。
　　5.6.5　結果的計算按式(1)、式(2)：
　　 i¹⁾＝4(G₀-G₁)/S ...................... (1)
　　
　　 式中：S——杯上沿蒸發逸散面積，m²；
　　 i——透濕量,g/(m²·d)；
　　
　　 G₀——初始液體質量，g；
　　 G₁——剩余液體質量，g。
　　 　　注： 1) 透濕量i的離散范圍，在平均透濕量的±10%以內。
　　5.7　硬挺度
　　硬挺度按ZB W04 003的規定，在-18℃氣溫環境中進行試驗。
　　5.8　接觸衛生
　　接觸衛生按GB 7916要求進行測試。
　　5.9　服用期限及其評估方法
　　5.9.1　服用牢度要求適應下列連續服用期限：
　　夏季不低于8個月；冬季不低于10個月。
　　5.9.2　服用期限，根據所用織物物理機械測定結果，按式(3)經驗式評估：
　　 Y=(88.8+0.062E)/30 ........................ (3)
　　 式中： Y——服用期限，月；
　　 E——經緯向斷裂功之和，N·cm。
　　附加說明：
　　本標準用中華人民共和國勞動部提出。
　　本標準由中國人民解放軍總后勤部軍需裝備研究所、華北石油管理局負責起草。
　　本標準主要起草人周國泰、吳志孝、楊廷欣、楊瑞啟、徐世榮。
