隨著石油化工生產裝置生產規模的不斷擴大，工藝反應過程的日益復雜，事故的發生率和危害度越來越受到重視[1]，安全保護系統已成為當今石油化工裝置重要的組成部分。安全保護系統是由檢測元件、各種I/O卡件、邏輯運算單元（控制單元）、最終執行元件及它們之間的信號傳輸關系構成一個完整的儀表系統[2]。最終執行元件控制閥的安全保護已成為安全保護系統各個環節中的最為關鍵的部分，亦已成為設計者和過程維護人員非常關注的問題。石油化工生產裝置中控制閥的各種構成形式和數量繁多，本文就控制閥的安全聯鎖保護和信號失效安全自鎖保護兩大方面重點詳細地進行闡述。

　　1控制閥的安全聯鎖保護

???? 保護系統是專用于對裝置中潛在的危險或不采取措施可能產生危險的事件發生響應，以減輕危險發生的后果或防止危險發生的系統。控制閥安裝在工藝設備和管道的介質流程上，對工藝介質流量的大小和打開關閉起著全過程的控制作用。控制閥的安全聯鎖保護是指用于操作監視裝置（或獨立單元）所屬的控制閥，如果外部條件或過程參數超出了安全操作范圍，通過對氣動控制閥的附件電磁閥或電動控制閥電源的不同控制要求，就可以使過程進入安全狀態，以確保監視裝置（或獨立單元）隨之進入安全狀態[3]。

　　1.1氣動控制閥的安全聯鎖保護

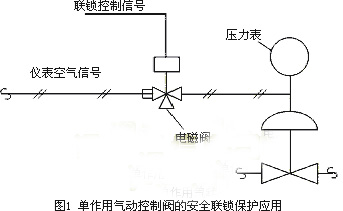

　　1.1.1單作用執行機構控制閥安全聯鎖保護單作用氣動控制閥使用膜頭或活塞式彈簧執行機構，安全聯鎖動作時關閉或打開控制閥。應用如圖1所示。

?

　　若聯鎖關閉，氣開式控制閥正常操作時，控制閥氣源正常，閥打開；聯鎖發生時，閥氣源切斷，閥關閉。若聯鎖打開，氣關式控制閥正常操作時，閥氣源正常，閥關閉；聯鎖發生時，控制閥氣源切斷，閥打開。

　　1.1.2雙作用執行機構控制閥安全聯鎖保護雙作用氣動控制閥使用彈簧復位或無彈簧執行機構，安全聯鎖動作時關閉或打開控制閥。其應用如圖2所示。

?

　　若聯鎖關閉，控制閥正常操作時，控制閥氣源正常，1-3，2-4為通路，閥打開；聯鎖發生時，控制閥氣源進氣改變，1-4，2-3為通路，閥關閉。若聯鎖打開，控制閥正常操作時，控制閥氣源正常，1-4，2-3為通路，閥關閉；聯鎖發生時，控制閥氣源進氣改變，1-3，2-4為通路，閥打開。

　　1.1.3氣動控制閥安全聯鎖保護氣動控制閥用于安全聯鎖動作時，在氣源信號線上增加電磁閥，電磁閥的配氣由I/P閥門定位器調節，安全聯鎖動作時，關閉或打開控制閥。其應用如圖3所示。

?
