1、系統總體設計

1.1、總體架構

本設計采用1 個中心多個用戶節點的分層、分級管理模式，設置1 個監控中心， 該中心與各個受控點的信息采集處理器之間利用現有資源組建一個星型的監控網， 實現由監控中心集中采集、監控、處理各個點信息的功能。作為一個獨立受控機房，安裝信息采集處理器，負責接收和處理本機房內各類傳感器的數據。通過用戶權限控制的方式，使指定接入內部網絡用戶能夠獲取所需要的信息。

1.2、管理模式

由監控中心負責整個監控系統軟、硬件的管理、維護、數據處理以及用戶權限的分級和設定，根據權限訪問系統， 實時監測所負責管理的機房的環境、動力、消防以及設備的運行狀態等情況。

1.3、監測要素

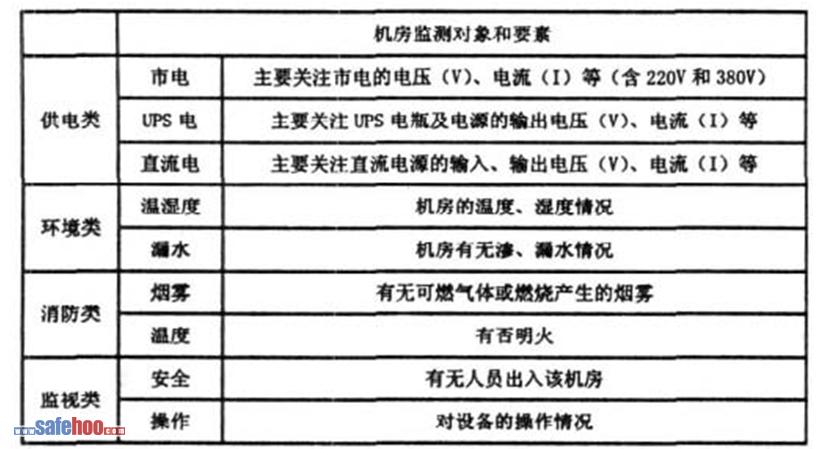

系統監測對象和要素應包括四個類別：供電類、環境類、消防類、監視類，具體詳見下表。

1.4、通信方式

利用內部局域網進行通信傳輸。

1.5、監控中心設計

監控中心設在機房內，主要由監控服務器、監控軟件、短信報警模塊等設備組成， 承擔下轄各節點機房所監控要素的信號采集、監控、處理和用戶管理等。

2、監控對象

系統監控的對象及內容主要包含有： 配電系統、UPS 系統、漏水監測系統、消防系統、溫濕度等。
