2雙差動TA配置的改進建議

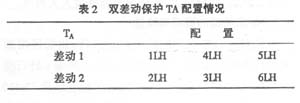

　　為了徹底解決大小差動保護在主變代路運行中存在的不足，提出了新的雙差動TA配置方案。具體TA配置情況見表2。

　　通過改進雙差動TA配置，在不改變總差動保護范圍情況下，使主變高壓側引線及中壓側引線分別落在兩個不同的差動保護范圍，使差動1和差動2的差動保護范圍相對均衡。差動 1和差動2沒有大小差動之分，在主變正常運行時，其綜合保護效果與大小差動保護是一樣的；在主變代路運行時，通過旁路快速保護的配合也能達到大小差動保護的作用。

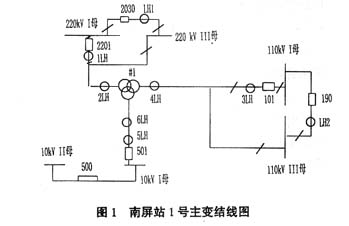

　　當主變變高2201開關由旁路2030開關代路時，將差動1退出，差動2運行，由旁路2030開關配置的零序和距離快速保護與差動2構成主變及其高中壓側引線的速動保護，相當于主變的大差動；當主變變中101開關由旁路190開關代路時，則退出差動2保護，由差動1保護運行，由旁路190開關配置的零序和距離快速保護與差動1構成主變及其引線的速動保護，徹底解決了大小差動保護在主變代路運行中存在的不足，提高了主變運行的安全和電網運行的穩定。
　　當然，還要對旁路2030開關及190開關保護二次回路進行簡單的改造，使旁路2030開關或 190開關在代主變運行時具有聯跳主變其它兩側開關的功能，避免主變代路側引線故障時另外兩側開關需主變后備保護來跳閘，造成總跳閘時間延長及跳閘范圍擴大的問題。該功能可以通過壓板投退來實現，在代主變開關運行時該壓板投入，在不代主變開關運行時則退出。

3結束語
　　從以上分析可知，提出的差動1和差動2有關TA配置不用增加新設備和投資，只需進行主變差動TA二次改接線和圖紙更改即可，簡單方便。目前，珠海220kV變壓器差動保護普遍采用大小差配置，其TA配置存在改進的地方。因此，有必要采取相關措施以提高主變差動保護在主變不同運行方式下的適應能力，為主變的安全運行更好地發揮作用。
