焊接過程中產生的影響人體健康的有害因素，可分為物理有害因素與化學有害因素兩大類。在焊接環境中可能存在的物理有害因素有電焊弧光、高頻電磁波、熱輻射、噪聲及放射線等；可能存在的化學有害因素有焊接煙塵和有害氣體等。

　　一、焊接煙塵

　　在各種影響人體健康的有害因素中，? 由于接觸焊接煙塵的人數最多，因此焊接煙塵是影響面最大的有 害因素。

　　1．焊接煙塵的來源

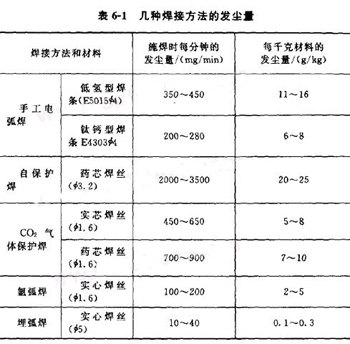

　?。?）熔化焊都要產生煙塵，其中包括煙和粉塵。煙塵的形成過程實質上是液態金屬和焊藥“過熱一蒸發一氧化—冷凝”的過程。過熱蒸發物的固體微粒直徑小于0．1／μm稱為煙；直徑在0．1～10／μm之間稱為粉塵。煙塵是明弧焊的一種有害因素，尤其是黑色金屬涂料焊條手工電弧焊、CO₂氣體保護焊以及自保護焊絲電弧焊比較突出，應該是防護的重點。表6-1列出幾種焊接方法的發塵量。

?

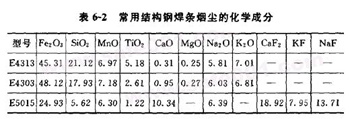

　　(2)焊接煙塵的成分比較復雜。煙塵中的主要毒物是錳。對于低氫型普低鋼焊條，主要毒物還有氟化物，特別是可熔性氟化物。習慣上將煙塵成分表示為各種簡單的氧化物與氟化物(見表6-2)。

?

　　(3)各類焊條發塵量可采用靜電柜集塵和抽氣濾膜或靜電濾膜集塵法測定，前者設備費用高，測定方法比較費時；后者設備簡單，使用方便，是目前通常采用的測定焊條煙塵的主要方法。
