三、汽化／混氣一體機

　　1.工作原理
　　汽化／混氣一體機是把汽化器和文丘里混合器組裝成一體的緊湊型設備，可實現瓶組混氣，大大降低了工程投資，適用于小規模供氣單位使用。在液化氣中加入15％左右的空氣，可大幅度降低運行成本。如圖1-4-4所示。
?

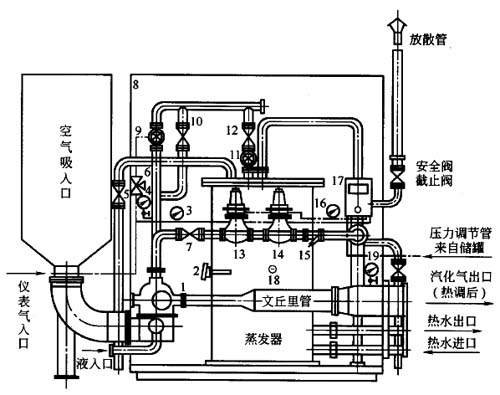

圖1-4-4汽化／混氣—體機結構
1-空氣閥；2-測溫體；3-噴射壓力表；4-液壓力表；5-氣體放空閥；6-三通電磁閥；7-手動截止
閥；8-外殼；9-液截止閥(氣動)；10-旁通閥；11-液量調節閥；12-液截止閥；13-氣動截止閥；
14-減壓閥；15-過濾器；16-汽化壓力計；17-壓力指示調節計；18-溫度計；19-供氣壓力表

　　2.技術特點
　　①混氣工況穩定，成本低廉。
　?、诳諝膺M口設有消音、過濾及止回裝置。
　?、劭蓪崿F瓶組混氣，降低工程投資。
　?、芑鞖獬隹趬毫^高，可滿足長距離輸送。

　　四、隨動流量混合器

　　1.工作原理
　　動流量混合器是以一種氣源為主動氣源，另外一種(或幾種)氣源按預先設定的比例通過電動調節閥，調節流量跟隨主動氣源變化而變化的燃氣混合設備。該設備通過流量計量、信號反饋、信號傳輸、指揮調節、比例修正等環節，實現兩種或兩種以上氣源的混配。
　　當出現下列情況之一時，混合氣總管上的緊急切斷閥會自動關閉。
　?、僖夯瘹饬髁砍?。
　　②空氣流量超限。
　　③出口壓力超限。
　　④氧含量超限。
　　2.技術特點
　?、俨捎昧髁侩S動，連續修正調節的方式，混氣精度高。
　　②系統具有自動跟隨用氣量變化的特性，再混合器與管網之間無需設置緩沖裝置。
　?、坌拚鞖獗壤奖悖趦x表上即可實現。
　　3.技術參數
　?、倩鞖夥绞剑弘S動流量比例式。
　?、诨旌媳壤罕O限1.5倍以外任意比例。
　?、刍旌蠚獬隹趬毫Γ?.05～500kPa。
　　④混氣介質：液化氣與空氣或其他一種或幾種工業氣體。

　　五、小型配比式混合器

　　1.工作原理
　　小型配比式混合器是把兩種(或幾種)氣源調整到相同的壓力，再通過調整兩種(或幾種)氣源流量的變化，實現一定的混配比例。該設備綜合直觀性強，混氣比例調整靈活方便，運行穩定。適用于小型工業配氣。
　　2.技術特點
　?、俑綄僭O備少，占地面積小，節約投資。
　　②混氣比例調整方便，可實現多種氣源混配。
　　③適用于工業用戶。
　　各種混合器安裝應符合《城鎮燃氣設計規范》的要求，混合器出口處應設置止回閥。
?
