二、穿越地裂帶施工

　　主壓燃氣管道穿越地裂縫平、縱斷面圖見圖9-39。中壓燃氣管道穿越地裂縫平、縱斷面圖見圖9-40。如圖所示，燃氣管道靠近地裂縫即升高，使燃氣管道淺埋，以便事故發生時進行切斷。在距地裂縫100～140m處各設置閥門井1座，也可與管線相鄰閥門井結合設置。管道穿越活動等級為1、2級的地裂縫，在地裂縫兩側各裝兩個小拉桿橫向波紋伸縮節，工作壓力為1.6MPa，波數為8個波。波紋伸縮節安裝時不必預拉伸或預壓縮，安裝后應將安裝用的雙頭螺栓拆除。波紋伸縮節應順氣流方向安裝后每半年觀測1次，5年內視情況及時調整或更換。
　　管道穿越地裂縫處設管溝，先作3：7灰土墊層，管溝底為鋼筋混凝土底板，溝壁用M5水泥砂漿，MU7．5磚砌筑，壓頂混凝土為C10，蓋板混凝土為C20。管溝內底板壓花，溝外壁用冷底子油打底，刷熱瀝青兩道防水。管道敷設后，管溝內充填松散粗砂。蓋板用1：2水泥砂漿(內加5%防水劑)嵌縫、座漿，并抹面20mm厚。
　　波紋伸縮節安裝在井室中，井室與管溝連接處砌磚墻隔開，井室中不填砂。井室與管溝連接處及管溝兩端磚墻處，在燃氣管道上裝套管并用油麻、瀝青將環形間隙密封。
　　管道穿越活動等級為3、4級的地裂縫，要求距地裂縫50m范圍內不能設支管，管底埋深控制在1．2～2．1m之間，并以中粗砂作回填土，填至管頂以上3000mm，長度前后各100m。當管道埋深不能滿足要求時，距地裂縫左右50m范圍內的管道以地溝形式淺埋，其余不再作特殊處理。
?

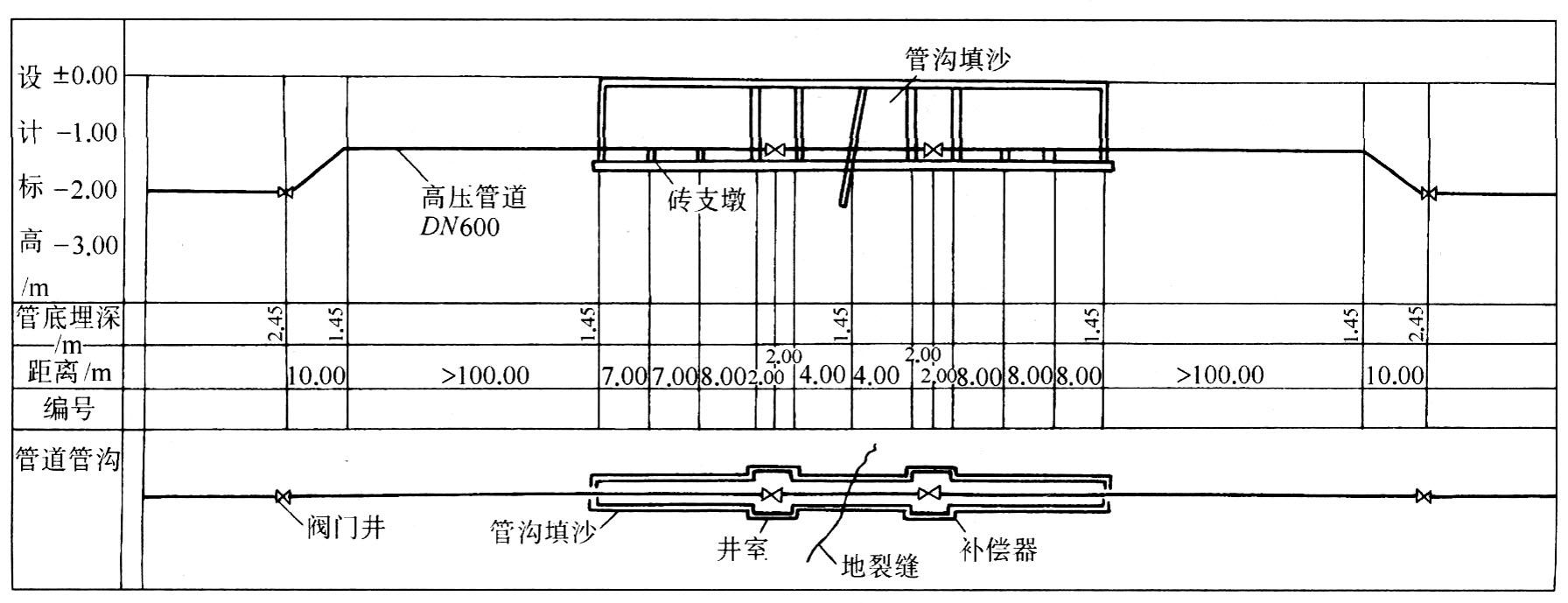

圖9-39 平、縱斷面圖(一)

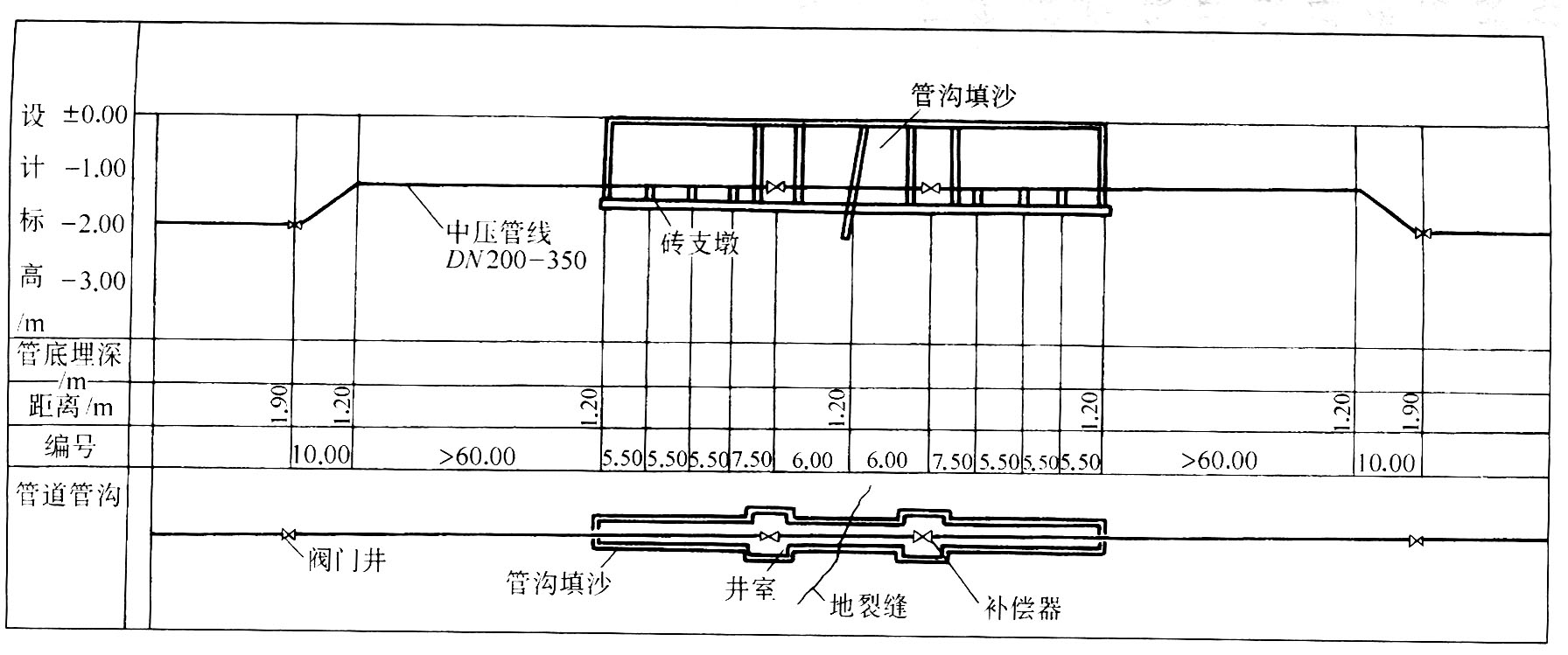

圖9-40 平、縱斷面圖(二)

　　波紋補償器用于補償管道的熱脹冷縮，均安裝于兩個固定支架之間。波紋補償器與管道處于同一軸線上，運行是可靠的。但用于地裂縫的豎向錯動與橫向錯動時，由于地裂縫的活動，波紋補償器會受力彎曲，而且與管道不會在同一軸線上。波紋補償器彎曲后，會承受地裂縫錯動后的外力以及燃氣的內壓力。如安裝DN600高壓管道的波紋補償器時，補償器下方有排水管，為保證兩者的安全距離，燃氣管道抬高，波紋補償器處于高點兩側管道向下坡。當進行強度試驗時，波紋補償器用于地栓被拉斷，上部波紋被拉開，下部波紋被壓縮變形，因此當波紋補償器與管道不處在同一軸線時，受內壓力會變形而損壞。波紋補償器用于地裂縫處，由于地裂縫活動，年長日久，波紋補償器都會處于彎曲狀態。波紋補償器用在高壓燃氣管上是不安全的，因為缺少可靠的設備，故在高壓燃氣管設波紋補償器處改用鋼管連接，以后定期觀察，再作處理。實踐中，DN200～400mm的中壓管道，安裝波紋補償器后進行強度試驗時，尚未發現異常現象。
?
