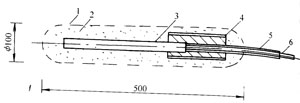

是埋地鋅參比電極的結構和尺寸。
?

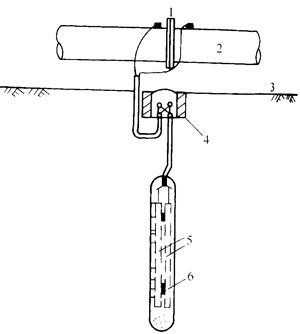

　　3.防干擾用接地電池 在交流干擾區，管道的覆蓋層、絕緣法蘭等都易遭雷擊和電力故障而引起破壞。對此，可在絕緣法蘭兩側或電力線接地體與管道之間，設由犧牲陽極構成的接地電池加以防止。同時，由于犧牲陽極的陰極保護功能而不會對管道原有的陰極保護造成不良影響。圖10-58是接地電池構造的示意圖。
　　4．防交流干擾強電線路與輸氣管道接近平行時，管道必然會產生感應電壓，危及管道和人身安全。為消除或減輕這一干擾危險，通常采用接地排流。采用犧牲陽極接地排流，既可接地排流又可提供陰極保護。如國外某一工程，有8km管段與高壓線平行，感應電壓高達36．5V，按250m間隔埋設鎂陽極排流，排流后感應電壓降到4.5V，管道處于正常的陰極保護之中。
?

圖10-58 絕緣法蘭處鋅接地電池保護
1—絕緣法蘭 2—管道 3—地表面　4—接線箱 5—鋅陽極 6—緣緣墊塊

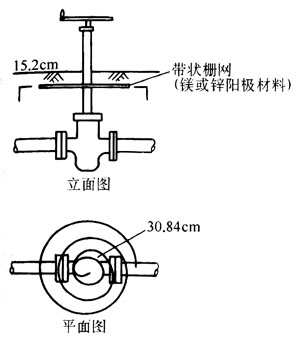

　　對于操作人員可能觸及到的管道附件(如閥門等)，可在地面下安裝鎂環或鋅環，以確保人身安全。圖10-59是接地環的示意圖。
?

圖10-59 地電位均壓裝置
