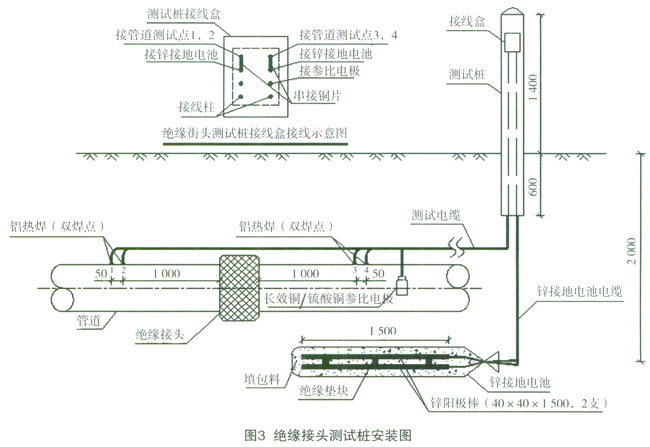

工藝專業一般都在加氣站、門站、調壓站等場站的進出站管道上設有絕緣接頭。絕緣接頭的功能主要有兩個，一是將陰極保護電流限制在站外管道上，防止陰極保護電流通過站內工藝裝置的接地系統流失，二是將站內設備的雜散電流隔絕在站內，防止雜散電流流到站外長輸管道或者城市管網上造成雜散電流干擾腐蝕。但絕緣接頭只能作為隔絕管道陰極保護電流及站內雜散電流用，而不能作為過電壓的安全防護措施用，站內及管道上因雷擊產生的高電壓、站內設備故障產生的高電壓、管道上因氣流摩擦而產生的靜電、長輸管道的感應過電壓等都會將絕緣接頭損壞。絕緣接頭一旦損壞就會對長輸管道或者城市管網的陰極保護系統造成嚴重影響，甚至使陰極保護系統失效，所以必須為絕緣接頭添加防護措施。絕緣接頭的防護裝置主要有避雷器、電解接地電池、極化電池及二極管保護器，目前應用最廣泛的是接地電池。接地電池是用來提供一個低電阻通道，排放強電電涌但不泄漏陰極保護直流電流的一種裝置，通常采用鋅材料制作^[1]。

?

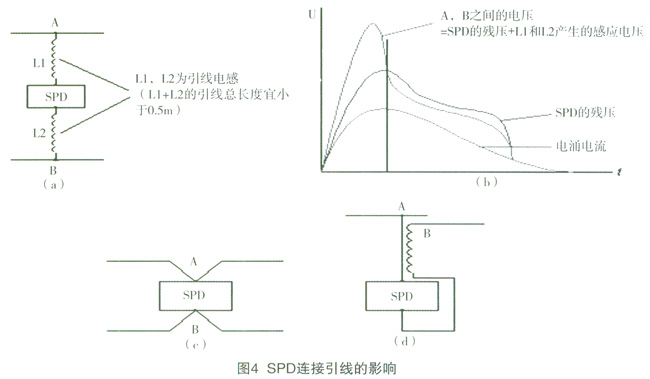

在各級配電柜／箱及信息系統線路上安裝相應級別的電涌保護器(SPD)，以把雷電流及電氣系統故障電流盡可能地泄入大地，保護用電設備的安全。為使SPD安裝處呈現的最大電涌電壓足夠低，SPD兩端的引線應做到最短(兩端引線總長度不宜大于0.5m)，并且要避免形成過大環路，以獲得最佳保護效果。當引線較長而產生的引線寄生感應電壓較大時，可采用圖4中(c)、(d)的接線，以轉移和補償引線的寄生電感，從而改善保護電路的性能^[2]。

?

天然氣場站內低壓配電系統的接地型式統一采用TN-S系統，PE線與N線分開設置。接地裝置埋深要大于1m，埋設的水平接地體采用40mm×4mm的鍍鋅扁鋼，垂直接地體采用50mm×5mm的鍍鋅角鋼，垂直接地的埋設間距為5m。

《液化天然氣(LNG)汽車加氣站技術規范》NB/T1001—2011第8.2.3條規定：“站內建筑物防雷裝置的接地、靜電接地、電氣和電子信息系統等接地應共用接地裝置，其接地電阻不應大于4W。”老板規范《汽車加油加氣站設計與施工規范》GB50 156—2002(2006年版)第10．2．2條規定：“加油加氣站的防雷接地、防靜電接地、電氣設備的工作接地、保護接地及信息系統的接地等，宜共用接地裝置，其接地電阻不應大于4W。”但新版的《汽車加油加氣站設計與施工規范》GB50156—2012第10．2．2條規定：“防雷接地、防靜電接地、電氣設備的工作接地、保護接地及信息系統的接地等，宜共用接地裝置，其接地電阻應按其中接地電阻值要求最小的接地電阻值確定。”雖然《液化天然氣(LNG)汽車加氣站技術規范》NB／Tl001—2011對站內的整體接地電阻做了比較明確的規定，但《汽車加油加氣站設計與施工規范》GB50156—2012的級別更高、要求也更嚴格，所以加油加氣站的接地電阻應該以后者的要求為準。

在各種接地中防雷接地、防靜電接地、電氣設備的工作接地和保護接地規范規定的比較明確，防雷接地電阻值一般不大于10W，防靜電接地電阻值不大于30W，電氣設備的工作接地和保護接地不大于4W，但對信息系統接地電阻值規范規定的不是十分明確。

《電子信息系統機房設計規范》GB50174—2008第8．4．2條規定：“保護性接地和功能性接地宜共用一組接地裝置，其接地電阻應按其中最小值確定。”《建筑物電子信息系統防雷技術規范》GB50343—2004第5．2．5條規定：“防雷接地應與交流工作接地、直流工作接地、安全保護接地共用一組接地裝置，接地裝置的接地電阻值必須按接入設備中要求的最小值確定。”《石油化工儀表接地設計規范》SH／T 3081—2003第7．3條規定：“儀表及控制系統的接地電阻為工頻接地電阻，不應大于4W。”《儀表系統接地設計規定》HG／T20513—2000第6．0．3條規定：“儀表系統的接地電阻不應大于4W。”《計算機場地通用規范》GB／T2887—2011第4．8．2．2條規定：“計算機設備沒有明確要求時，場地的接地電阻不應大于1W。”《民用建筑電氣設計規范》JGJl6—2008 12．7．1條第3款規定：??“電子設備接地宜與防雷接地系統共用接地網，接地電阻不應大于1W。”21．7．2條第l款規定：“保護接地的接地電阻值，單獨設置接地體時，不應大于4W。采用共用接地網時，不應大于1W。”《民用閉路監視電視系統工程技術規范》GB50198—2011第3．5．4條第3款規定：“采用綜合接地網時，其接地電阻不得大于1W。”

但《計算機場地通用規范》GB／T2887—2011適用于大型的計算機中心機房，計算機中心集中了大量的微電子產品，對雷電、靜電、電磁輻射等極為敏感，一旦遭受破壞，將導致整個地區的計算機網絡信息系統癱瘓，給社會造成難以估計的損失。《民用建筑電氣設計規范》JGJl6—2008和1《民用閉路監視電視系統工程技術規范》GB50198—2011明確注明只適用于民用系統，不適用于天然氣場站等工業系統。民用領域考慮到目前高層建筑日益增多，高層建筑的基礎鋼筋網規模很大，整個建筑的接地系統接在基礎鋼筋網上以后接地電阻已經很小，往往在0.5W以下。所以要求接地電阻不大于1W很容易實現。天然氣場站內主要的計算機系統為PLC控制系統，PLC控制系統本身有一定的防雷、防電磁干擾性能，對環境要求較低，根據規范接地電阻不大于4W即可滿足要求。天然氣場站內建構筑物一般不會超過3層，建構筑物的基礎都比較小，必須靠額外的人工接地體才能將接地電阻控制在較小范圍內，筆者以往接觸的工程竣工時實測接地電阻也基本在1W～4W之間(筆者接觸的工程大都在北方地區)，要小于1W非常困難。所以在進行天然氣場站的設計時信息系統的接地電阻值不大于4W即可，站內的防雷接地、防靜電接地、電氣設備的工作接地、保護接地及信息系統接地共用接地裝置，其接地電阻不應大于4W。

在天然氣場站的防雷防靜電系統設計中，需要重視和研究的問題還很多，在此筆者只是對在工作過程中發現的一些比較重要的問題進行了簡單的論述，希望能引起大家的重視，以減少安全隱患。隨著天然氣行業的快速發展，天然氣必將為我們的生活提供越來越多的好處與便利。

?
