3 單片機工作主流程
　　測控系統的工作流程包括氣敏元件加熱延時控制、穩定狀態延時控制、開機自檢及響應延時控制、數據采集、數據分析判定、報警顯示控制及氣源通斷控制等主要環節。
　　圖2給出了單片機的主流程框圖。
?

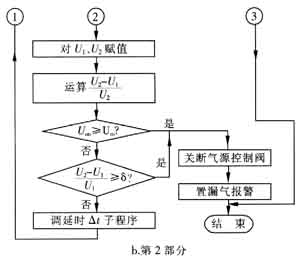

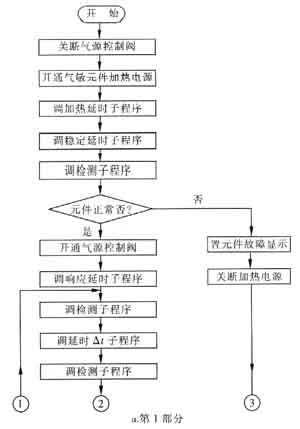

圖2 單片機的主流程框圖
Fig．2 B1ock diagram of main process for single chip microcomputer

　　需說明的是U₁和U₂的賦值原則為：在開通氣源控制閥后的檢測過程中，會反復調用檢測子程序。在相鄰兩次調用檢測子程序所獲得的兩個檢測電路輸出電壓值中，前一個值是U₁，后一個值就是U₂。而U_on總是最新獲得的檢測電路輸出電壓值。

4 結論
　　本文研究并提出的可燃性氣體測控方案具有一定的智能化特征，使類似的報警電路在功能和可靠性方面有較大擴展和提高。原理實驗表明，本設計方案及算法是可行的，對類似系統的設計有較大的參考價值。需要指出的是，對家庭IC卡預付費燃氣表控制系統來說，由于是干電池供電，不能持續為氣敏元件加熱，故本方案尚不適用。

參考文獻：
[1] 熊正中，徐建成 高層建筑燃氣泄漏報警控制系統的探討與實施[J].煤氣與熱力，1998，18(5)：30-32、35
[2] 韓軍，張文惠，劉威垣，等 煤氣泄漏報警聯動系統方案的確定[J].煤氣與熱力，2001，21(4)：313—314
[3] 孫海濤，劉濤，袁賡，等 城市燃氣泄漏報警控制系統[J].煤氣與熱力，2002，(6)：503—505．
[4] 李科杰.新編傳感器技術手冊[M].北京：國防工業出版社，2002 900—935
[5] 王化群，任思明，郝愧紅，等.可燃性氣體監測報警控制儀[J]．儀表技術與傳感器，2002，(4)：19—21
?
