4 系統關鍵技術
　　①水封報警
　　儲氣罐水封高度是儲氣罐運行重要的安全參數^[1，2]，水封高度不足，可能發生儲氣罐漏氣，塔節急速下降砸向水槽底板或塔節在某一部位卡住。因此，必須對儲氣罐各塔節的水封高度進行24h準確監測。
　　儲氣罐水封報警可以采取開關量報警和連續監測報警。開關量報警就是在警戒水面設置機械開關，水封高度低于該水面后，開關觸發，啟動水封報警裝置，該方法比較簡單，但是由于無法知道當前的確切水封高度，只能起到報警作用，達不到對水封的監測作用，不能適應在不同儲氣罐內壓下測量水封高度的要求。采用液位變送器連續監測儲氣罐的水封高度，可以很直觀地掌握各個塔節的水封高度，并通過計算機處理數據，給出最佳的補水時間。其基本方法是在各個塔節的上掛圈設置量程為1m的水位傳感器(見圖1)。
?

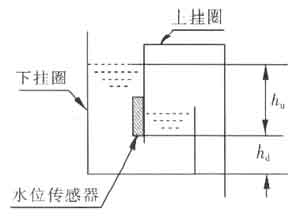

圖1 水封測量示圖
Fig．1 Measuring map of water seal

　　水封高度的計算公式為：
?

式中 h_s——該層塔節的水封高度，m
　　h_u——水位傳感器距離液面的高度。m
　　h_d——水位傳感器距離槽底部的高度，m
　　由于各種其他外界因素，如天氣、安裝、儲氣罐本身結構等因素，單點測量值即使精度很高也不能反映實際運行狀況。因此，系統在每個塔節設置了4臺投入式水位傳感器，通過平均算法可以更準確地反映各個塔節的實際水封高度。
　　②儲氣罐高度的測定
　　儲氣罐測高可采用的方法有攝像識別法、水柱測壓法、線性電容測高法、智能紅外線測高法和超聲波測高法^[3，4]。
　　為了提高檢測精度，使測高系統具有較好的可靠性，我們對儲氣罐的運行過程進行了仔細研究，在掌握儲氣罐升降特性的前提下，提出了分塔節智能儲氣罐測量方法。
　　在每層塔節的上拄圈安裝1個量程為10m液位變送器測定各塔節的運行狀況。在大平臺上安裝1個量程為1m的液位變送器測定水槽的水位變化。在監測過程中，首先監視各個塔節的運行狀況，然后確定當前正在升降的塔節數，并計算該塔節位于大平臺以上的高度，即可得出儲氣罐高度。在實際工作過程中，塔節的工作狀況可以分為3類：當實測氣罐高度與水槽的高度相同時，塔節全部落入水槽。當上升塔節的有效高度大于0且小于塔節的最大有效高度時，該層塔節正在水槽中上升或下降。當實測儲氣罐高度等于儲氣罐的最大高度時，塔節處于最高狀態。

5 結語
　　濕式儲氣罐計算機監測報警系統的開發與應用為低壓濕式螺旋儲氣罐的安全、可靠運行提供了有力的技術保障，并且它具備無線或有線遠傳接口，將儲配站信息上傳總調度室，可滿足城市燃氣生產和輸配調度自動化監控的要求，保障了燃氣儲配與輸送的經濟、安全、可靠。
