跌落式熔斷器安裝作業指導書

　　評論：　 ? 收藏本頁

1 適用范圍

1. 1 電壓等級

35kV 及以下配網工程。

1.2 電氣類別

配網工程中戶外高壓跌落式熔斷器的安裝。

2 編寫依據

表 2 編寫依據

序號	引用資料名稱
1	GB 50173—1992《電氣裝置安裝工程 35kV 及以下架空電力線路施工及驗收規范》
2	DL/T 5161.10—2002《電氣裝置安裝工程質量檢驗及評定規程第 10 部分：35kV 及以下架空電力線路施工質量檢驗》
3	Q/CSG 11105—2008《南方電網工程施工工藝控制規范》
4	《中國南方電網有限責任公司基建工程質量控制作業標準（WHS）》

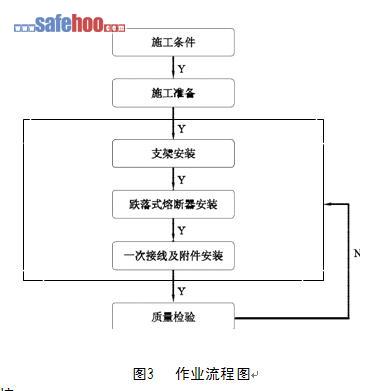

4 安全風險辨析與預控

4.1 跌落式熔斷器安裝作業前，施工項目部根據該項目作業任務、施工條件，參照《電網建設施工安全基準風險指南》（下簡稱《指南》）開展針對性安全風險評估工作，形成該任務的風險分析表。

4.2 按《指南》中與跌落式熔斷器安裝作業相關聯的《電網建設安全施工作業票》（編碼： HWDQSB-05-01/01），結合現場實際情況進行差異化分析，確定風險等級，現場技術員填寫安全施工作業票，安全員審核，施工負責人簽發。

4.3 施工負責人核對風險控制措施，并在日站班會上對全體作業人員進行安全交底，接受交底的作業

人員負責將安全措施落實到各作業任務和步驟中。

4.4 安全施工作業票由施工負責人現場持有，工作內容、地點不變時可連續使用 10 天，超過 10 天須重新辦理作業票，在工作完成后上交項目部保存備查。

表 4 . 1 作業任務安全基準風險指南

序號	危害名稱	風險種類	風險等級	風險控制措施
1	不按規定使用或選用不合格登高工具	墜落	特高的風險	按規定使用安全、合格的登高用具
2	高空作業不按規定佩戴安全帶	墜落	特高的風險	使用雙保險安全帶
3	不用繩索傳遞工具、物料及不使用工具袋	打擊	中等風險	用繩索傳遞工器具、材料，現場人員必須戴安全帽
4	施工人員誤入帶電間隔	觸電	特高的風險	1. 施工前確認工作區域并做好隔離措施并懸掛警示標志牌； 2. 設專人監護，與帶電設備保持足夠安全距離； 3. 作業前，對施工人員進行專項技術交底
5	連接安裝不牢固	打擊	低風險	將跌落式熔斷器安裝在支架上，并用熱鍍鋅或不銹鋼螺絲固定
6	熔絲選配不符合標準要求	設備燒損	高風險	選配好與變壓器容量相匹配的熔絲按標準安裝
7	裸露帶電部分未進行絕緣處理	觸電	中等風險	裸露帶點部分應進行絕緣處理

5 作業準備

5.1 作業前施工條件

表 5.1 作業前施工條件

序號	項目	內容	確認人	說明
1	任務單	根據本單位實際設置內容（包含本項工作）	本工序施工負責人	經審批
2	圖紙	設備變更單、設計圖紙	本工序施工負責人	經審批
3	預算材料表	含主、輔材	本工序施工負責人	經審批
4	施工方案	施工措施、安全技術交底（項目部級）	本工序施工負責人	經審批
5	相關證照	根據需要辦理涉及進入工作場所的手續、證件	本工序施工負責人	有效
6	確認上一道工序檢查合格	（1）確認跌落式熔斷器的安裝使用說明書、出廠試驗報告齊全，各項試驗合格、符合試驗標準要求，設備質量完好。（2）接地電阻符合設計要求	本工序施工負責人	合格

5.2 人員、主要工器具及儀器儀表配置

表 5.2 人員、主要工器具及儀器儀表配置

序號	項目	內容				說明
1	人員配置	施工階段	建議工作人數	現場施工負責人	現場施工質安員	技術崗位必須持有與作業工種相應、有效的上崗證，輔助工不得從事電氣設備安裝等專業工作
		支架安裝	技術工人 2	1	1
		跌落式熔斷器安裝	技術工人 2
		一次接線	技術工人 2
2	施工內容相對應的設備材料	跌落式熔斷器、熔絲、導線、熱鍍鋅螺釘、熱鍍鋅角鐵、瓷擔等				（1）核對設備、材料的到位及數量；核對跌落式熔斷器的技術參數，各項參數和安裝的熔絲符合設計要求。（2）檢查確認跌落式熔斷器的各部分零件完整；轉軸光滑靈活，鑄件不應有裂紋、砂眼、銹蝕；瓷件良好，熔絲管不應有吸潮膨脹或彎曲現象。（3）收集跌落式熔斷器的出廠合格證明文件及技術資料
3	施工內容相對應的器具、機械及工器具儀表	工器具：水平儀、焊接工具、壓接鉗、繩索、扳手、尺子、梯子等				根據現場情況使用的工器具符合相關要求
4	完成開工程序	工作負責人向項目負責人報開工，并由項目負責人完成向監理單位開工報審手續				施工準備完成可報開工，當施工準備不足時，上報該項目負責人協調解決

6 作業方法

表 6 作業方法

序號	項目	內容	說明
1	作業前工作	（1）現場施工負責人向進入本施工范圍的所有工作人員明確交待本次施工設備狀態、作業內容、作業范圍、進度要求、特殊項目施工要求、作業標準、安全注意事項、危險點及控制措施、危害環境的相應預防控制措施、人員分工，并簽署（班組級）安全技術交底表。（2）工作負責人負責辦理相關的工作許可手續，開工前做好現場施工防護圍蔽警示措施，夜間施工的，須有足夠的照明。（3）現場施工負責人組織檢查確認進入本施工范圍的所有工作人員正確使用勞保用品和著裝，并帶領施工作業人員進入作業現場	按安規規定佩戴統一的安全帽，統一佩戴有個人照片的作業證（或胸卡證），穿著統一的工作服
2	開始主要作業	現場施工負責人發出許可開工命令
3	支架安裝作業程序	（1）支架應采用熱鍍鋅材料，如需對熱鍍鋅材料進行加工，必須進行防腐處理。（2）支架安裝牢固、平整，水平面傾斜不應＞1％	現場施工負責人正確、安全地組織作業，現場施工質安員負責現場作業全過程的安全、質量監控

4	跌落式熔斷器安裝作業程序	（1）將高壓跌落式熔斷器安裝在支架上，并用熱鍍鋅或不銹鋼螺栓固定，水平相間距離≥500mm。（2）安裝時熔管軸線應與地面垂線為 15°～30°夾角，轉動部分應靈活，跌落時不應碰及其他物體。（3）熔斷器熔管上下動觸頭之間的距離應調節恰當，安裝熔絲應松緊適度	現場施工負責人正確、安全地組織作業，現場施工質安員負責現場作業全過程的安全、質量監控
5	一次接線及附件安裝作業程序	（1）選擇的導線其截面應滿足設計要求，導線在施工前應先用尺實際測量各跨安裝點的準確長度，根據施工需要進行切割。（2）導線壓接后不應使管口附近導線有隆起和松股，管表面應光滑，無裂紋。金具壓接后，均應倒棱，去毛刺。（3）兩端遇有銅鋁連接時，應設有過渡措施。（4）高壓跌落式熔斷器的引線應安裝牢固、排列整齊美觀。引線相間距離及對地距離應符合規定要求。（5）接線端子與引線的連接應采用線夾（高壓跌落式熔斷器上引線與銅三角符的連接應采用帶電夾頭），接觸面清潔無氧化膜，并涂以中性導電脂。（6）支架接地應可靠，緊固件及防松零件齊全。（7）戶外一次接線應采用熱鍍鋅螺栓連接，所用螺栓應有平墊圈和彈簧墊片，螺栓緊固后，螺栓宜露出 2～3 絲扣。（8）懸掛標志、警告牌等參照設計圖紙及上級單位驗收相關標準及文件的要求設置	現場施工負責人正確、安全地組織作業，現場施工質安員負責現場作業全過程的安全、質量監控
