顯然，單相觸電的后果與人體和大地間的接觸狀況有關。如果人體站在干燥的絕緣地板上，由于人體與大地間有很大的絕緣電阻，通過人體的電流就很小，則就不會有觸電危險，但如地板潮濕，那就有觸電危險。

　　(2)中性點不接地電網中發生單相觸電的情況如圖9—17(b)所示。這時電流將從電源火線經人體、其他兩相的對地阻抗(由線路的絕緣電阻和對地電容構成)回到電源的中性點形成回路。此時，通過人體的電流與線路的絕緣電阻和對地電容的數值有關。在低壓電網中，對地電容C很小，通過人體的電流主要取決于線路絕緣電阻R。正常情況下，設備的絕緣電阻相當大，通過人體的電流很小，一般不致造成對人體的傷害。但當線路絕緣下降時，單相

　　觸電對人體的危害仍然存在。而在高壓中性點不接地電網中(特別在對地電容較大的電纜線路上)線路對地電容較大，通過人體的電容電流，將危及觸電者的安全。

　　2．兩相觸電

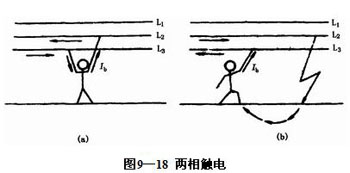

　　人體同時觸及帶電設備或線路中的兩相導體而發生的觸電方式稱為兩相觸電，如圖9—18所示。兩相觸電時，作用于人體上的電壓為線電壓，電流將從一相導體經人體流入另一相導體，這種情況是很危險的。以380／220V三相四線制為例，這時加于人體的電壓為380V，若人體電阻按1700Ω考慮，則流過人體內部的電流將達224mA，足以致人死亡。因此，兩相觸電要比單相觸電嚴重得多。

?

　　3．電弧傷害

　　電弧是氣體間隙被強電場擊穿時電流通過氣體的一種現象。之所以將電弧傷害視為直接接觸觸電，是因為弧隙是被游離的帶電氣態導體，被電弧“燒”著的人，將同時遭受電擊和電傷。在引發電弧的種種情形中，人體過分接近高壓帶電體所引起的電弧放電以及帶負荷拉、合閘刀造成的弧光短路，對人體的危害往往是致命的。電弧不僅使人受電擊，而且由于弧焰溫度極高(中心溫度高達6000～10000℃)，將對人體造成嚴重燒傷，燒傷部位多見于手部、胳膊．、臉部及眼睛。電弧輻射對眼睛的刺傷，后果更為嚴重。此外，被電弧熔化了的金屬顆粒侵蝕皮膚還會使皮膚組織金屬化，這種傷疤往往經久不愈。

　　(二)間接接觸觸電

　　電氣設備在正常運行時，其金屬外殼或結構是不帶電的。當電氣設備絕緣損壞而發生接地短路故障(俗稱“碰殼”或“漏電”)時，其金屬外殼便帶有電壓，人體觸及意外帶電體便會發生觸電，此謂間接接觸觸電。通常所稱的接觸電壓觸電即是間接接觸觸電。

　　1．接地故障電流入地點附近地面電位分布

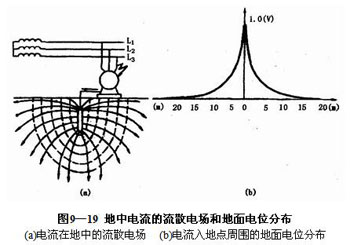

　　當電氣設備發生碰殼故障、導線斷裂落地或線路絕緣擊穿而導致單相接地故障時，電流便經接地體或導線落地點呈半球形向地中流散，如圖9—19(a)所示。由于接近電流入地點的土層具有最小的流散截面，呈現出較大的流散電阻值，接地電流將在流散途徑的單位長度上產生較大的電壓降，而遠離電流入地點土層處電流流散的半球形截面隨該處與電流入地點的距離增大而增大，相應的流散電阻隨之逐漸減少，接地電流在流散電阻上的壓降也隨之逐漸降低。于是，在電流入地點周圍的土壤中和地表面各點便具有不同的電位分布，如圖9—19(b)電位分布曲線所示。曲線表明，在電流入地點處電位最高，隨著離此點的距離增大，地面電位呈先急后緩的趨勢下降，在離電流入地點10m處，電位已下降至電流入地點電位的8％。在離電流入地點20m以外的地面，流散半球的截面已經相當大，相應的流散電阻可忽略不計，或者說地中電流不再于此處產生電壓降，可以認為該處地面電位為零，電工技術上所謂的“地”就是指此零電位處的地(而非電流入地點周圍20m之內的地)。通常我們所說的電氣設備對地電壓也是指帶電體對此零電位點的電位差。

?
