????4綜合分析

????　　通過以上走訪和水的導電特性及模擬漏電實驗，試圖探索人體在帶電的水中發生電擊時的電壓分布、電流走向、水質溫度影響等諸多問題，因為現行電氣安全技術資料中對人體電阻、感知電流、擺脫電流等的定義均為人體兩點間（手-腳、手-手）的測試數據，人體發生觸電時可等效為兩端元件的電阻來分析，而在水下情況則完全不同，實質是“固態”導體（人體）浸在帶電且可導電的液體中形成的復雜電流走向。以上實驗可知帶電液體中任意兩點間都形成電位差，而人體皮膚表面可導電的點數是無窮大的，且人體在水中的方位、姿態、懸浮、站立等情況均可影響觸電電流的大小和途徑，可見問題之復雜。通過實驗可以推斷以上事故中，同樣全身浸在水中發生觸電，有傷有亡系距漏電點距離不同（即承受電壓不同）所致（去除個人身體因素）。另外，在水下電擊傷害機理方面，將涉及大量諸如電致生物效應等生物醫學方面的問題，估計難度更大，以上問題如能解決，將有利于制定或確認水下安全電壓值（有資料介紹國外有2.5V安全電壓），這是最基礎的工作。

????5技術改進

????　　對具有水中觸電危險的場所（含極度潮濕場所，以下簡稱“危險場所”）進行切實可行的技術改造，大幅度提高電氣系統安全性是可以做到的，以下方案是在遵循現行標準前提下，從系統整體安全性角度出發設計提出的，至于密封、防腐、配電、絕緣等具體細節，應在制定或引進相關技術規范時詳細規定。

????5.1對保護接零系統進行特殊處理

????5.1.1主要設計思想

????　　在普遍使用的380/220V低壓供電系統中，現行接地、接零設計技術規范所規定的要求和技術參數，其主要目的是保證人身安全（非水下）和供電系統的安全可靠運行，其中保護零線的作用就是在接零設備發生碰殼短路時，通過零線產生足以使線路上保護裝置可靠動作的相-零短路電流，即能夠可靠地通過足夠大的電流即可，并未考慮此電流在零線上產生電壓降的大小，因此，零線的技術指標遠低于相線；如在零干線材質的選擇上，為降低成本，選用導電能力相對較差的型鋼，而且導電能力一般按相線的50%考慮；而零支線導電能力則按相線的30%考慮，然而在“危險場所”提高零線的導電能力至關重要，可以大大降低故障設備外殼上的危險電壓值，同時相-零短路電流增大，線路保護裝置動作會更加迅速。以上情況可以看出，大幅度提高零線導電能力確有潛力可挖，而且對原電力系統各項安全指標只能加強無任何影響。

????　　鑒于以上考慮，對“危險場所”的保護接零系統進行特殊處理；試圖通過大幅度提高零線導電能力；盡最大可能地減小重復接地電阻阻值，來提高系統的安全性是可以做到的。應該說明的是，以上方案經濟成本將相應增大，但場所特殊，人命關天，安全第一。

????5.1.2改進方法一

????　　將供電系統原中性線（即零線）只用于系統單相設備的工作零線，另從變壓器中性點出線處，引出并敷設一條截面積足夠大的銅質電纜作為專用保護接零母線，各接零干、支線同樣選用相應增大截面的銅質電纜，要求保護零線與設備外殼的連接方工和相線同等嚴格。專用保護零線截面積的選擇，可根據系統容量按相線導電能力的一倍考慮；其他相關內容的設計仍執行現行標準。以上經特殊處理的“TN-S系統”（有專用保護零線的保護接零系統），其指標遠遠高于現行相關標準，目的是為達到“危險場所”特殊安全要求，盡最大可能降低漏電設備外殼在零線上產生的電壓降。

????5.1.3改進方法二

????　　將按現行標準要求設置的重復接地電阻阻值，由原來的R_c小于等于10Ω降低到R_c小于等于1Ω，主要目的是進一步降低故障情況下接零系統與大地間的電位差以及等化電位，從而降低接觸電壓。這項要求為現行標準規定范圍內并且實踐證明可以達到的參數，實際可根據現場土壤情況，經濟技術條件，理論上越小越好。

????5.1.4作用原理與效果評估

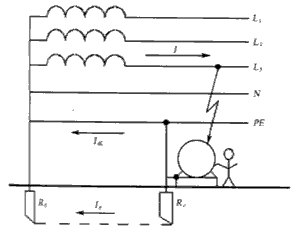

????　　圖4為典型有重復接地的保護接零系統，在從設備發生碰殼短路時起，到線路保護裝置動作完成后的短時間內，設備外殼所帶電壓U_JC為短路電流I _dL在保護零線PE上產生的電壓降；經重復接地電阻R_C工作接地電阻R_O分壓后產生。簡化電路如圖5所示。

????　　

?
