我公司某車間敷設了一條電氣線路，因從三相三線制的架空線路上拉設，電源無零線，電工將新設線路的工作零線接在一廢棄埋地的電線管上。線路供電后電器設備運行一直不正常，新線路分A、B、C三相分別供不同的房間單相用電，出現了有的房間電壓升高，白熾燈特亮，而有的房間電壓降低，日光燈不亮、空調不制冷。請來維修人員檢修后仍未解決上述問題。后經公司安檢人員巡檢時發現了這條不規范線路，通過整改，在原架空線路上增設了一條電源零線與新設線路工作零線接通，徹底消除了供電不正常現象，也使整條線路安全可靠了。現將這條電氣線路不規范接線供電情況及可能產生的危害分析如下：

一、 供電情況分析

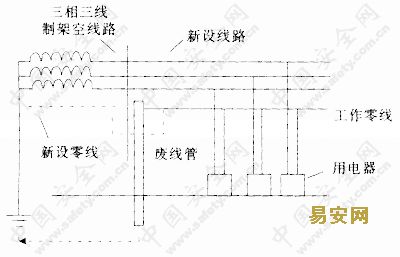

如圖所示，這條線路零線接在一埋地的廢棄電線管上，電流通過電線管、與大地構成回路，實際沒有電源工作零線。由于房間布線中三相負載不均衡，工作零線中有不平衡電流流過，而鋼管接地存在一定電阻，導致工作零線零點漂移，負荷大的一相電壓降低，負荷小的一相電壓升高，于是出現本文前述的不正常供電現象。線路在改為規范的三相四線制后，雖然三相負載仍然不均勻，但是電源零線起到了穩定各相電壓為220伏的作用，從而確保了用電器正常工作。

二、 危害分析

　　電工隨意將工作零線接在金屬線管上，違反了《電氣安全管理規程》中有關規定，同時有可能引起觸電危害。如果電線管與大地接觸不良，這一接法在三相電源系統中會導致工作零線和金屬電線管帶電，三相負荷越不均衡，線管帶電電壓越大，單相用電器越不能正常工作，這將是十分危險和害人的。

　從以上分析可以看出工作零線的供電系統中作用十分重要和不可或缺的，工作零線必須要規范敷設和用專線連接，架線人員切不可圖省事借用金屬線管作為工作零線，這種做法既可能對線路供電有影響，也可能引起觸電危害。
