??? 4.1 變U型通風方式為W型通風方式

??? 根據以上的觀測結果，經技術經濟分析論證，選擇在工作面靠近回風巷側沿頂板開設1條排放瓦斯巷方案。把工作面通風方式變為W型。瓦斯巷斷面2.8 m×3.2 m，錨網支護。瓦斯巷供風量≥200 m3/min，瓦斯巷瓦斯濃度控制在2.5%以下。通過實測（關閉水力風機測量），工作面上風巷瓦斯聚積范圍明顯變小，由原來的30~40 m變為8 m以內，而且瓦斯濃度下降了3.5%，說明瓦斯巷作用是明顯的。

??? 4.2 上隅角增設強力抽排設備

??? 經調研得知，能夠抽排高濃度瓦斯的設備有2種，一種是"無火花型"鋁合金水力局部通風機，另一種是水力引射器。用水力引射器抽排上隅角瓦斯，因其風量和風壓較小，使上隅角瓦斯濃度時有超限現象。后來改用"無火花型"鋁合金水局部通風機抽排上隅角瓦斯，效果良好，基本杜絕了上隅角瓦斯超限現象。

??? 4.2.1 水力局部通風機的工作原理及結構形式

??? 水力部通風機驅動采用水輪機原理，即壓力水通過噴嘴、沿著切線方向射向水輪機的水斗上，使水輪盤旋轉并帶動同軸另一端的軸流式葉輪旋轉，并產生負壓，形成風流。

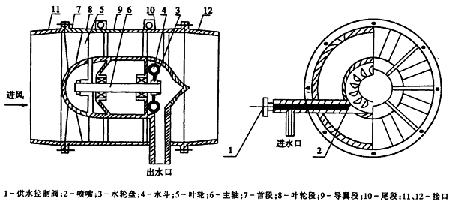

??? 水力局部通風機的結構很簡單，就是將電動局部通風機的電機去掉，改裝成水輪機驅動，即在同一轉軸上，一端安裝水輪盤，另一端裝有高效率葉輪。主軸、水輪盤及水斗是采用合金鋼材料制造，葉輪和外殼采用無火化鋁合金材料制造。其結構形詳見圖3。

圖3 水力局部通風機結構原理圖

??? 4.2.2 水力局部通風機的技術行參數

??? 水力局部通風機的技術參數見表1。

表1 水力局部通風機技術參數

?
