1 主題內容與適用范圍
　　本標準規定了陸上油氣田井下作業施工現場安全檢查的內容與要求。
　　本標準適用于陸上油氣田的作業隊（試油隊、修井隊）。
　　2 引用標準
　　SY 5041—92 吊卡
　　SY/T 5074—91 石油修井用動力鉗
　　SY 5080—92 修井轉盤
　　SY 5113—93 吊環
　　SY 5170—92 石油用鋼絲繩
　　SY 5208—91 修井用游車大鉤
　　SY 5209—91 修井用天車
　　SY 5225—1994 石油與天然氣鉆井、開發、儲運防火防爆安全生產管理規定
　　SY 5235—91 抽油桿吊卡
　　SY 5236—91 抽油桿吊鉤
　　SY 5471—92 修井鉆臺技術條件
　　SY 5845—93 油田專用容器安全管理規定
　　SY 5858—93 石油企業工業動火安全規程
　　TJ 34—79 工業企業照明設計規范（試行）
　　3 安全管理
　　3.1組織和責任
　　3.1.1隊長是隊安全生產第一責任者，對全隊安全生產全面負責。班長是施工現場安全生產第一責任者，對全班安全生產負全面管理責任。
　　3.1.2施工現場應設專（兼）職安全員，負責現場監督檢查。
　　3.2制度、措施
　　3.2.1各崗位應有崗位責任制、安全生產責任制和安全技術操作規程等制度。
　　3.2.2作業隊應有防噴、防火、防爆、防毒、防工傷事故等安全技術措施。
　　3.3教育
　　3.3.1隊、班應堅持每周一次安全活動，并做好記錄。
　　3.3.2班組在召開班前班后會、隊在布置生產任務和總結工作時，應強調安全方面的內容。
　　3.3.3作業機操作人員和司鉆應經安全技術培訓考試合格，持證上崗。
　　3.4勞動防護
　　3.4.1上崗人員應按規定穿戴好勞動防護用品，現場作業人員應戴好安全帽。
　　3.4.2上井架操作應系好安全帶。
　　3.5勞動紀律
　　上崗人員不應脫崗、亂崗、串崗、睡崗和酒后上崗。
　　4 施工場地
　　4.1安全標志
　　井場至少應有以下完好醒目的安全標志：
　　a.必須戴安全帽；
　　b.禁止煙火；
　　c.必須系安全帶；
　　d.當心觸電；
　　e.當心機械傷人。
　　4.2井場布置
　　4.2.1值班房、工具房、發電房、鍋爐房距井口和土油池的距離應不小于20m。
　　4.2.2油管橋（鉆桿橋、抽油桿橋）應高于地面300mm以上，排列應整齊、平穩。
　　4.2.3井場安全通道應暢通。
　　4.2.4井場應有工具臺（房），工具擺放整齊、清潔。
　　4.2.5井場應平整。
　　4.2.6稠油井作業施工時，井口應有防滑踏板。
　　4.3施工流程系統
　　4.3.1分離器與儲油罐之間應用鋼質直管線連接。
　　4.3.2天然氣放空燃燒管線應符合SY 5225中的有關規定。
　　4.3.3替噴、放噴、氣舉、氣化水洗井各項施工管線連接必須用鋼質直管線。管線應用地錨固定。出口處應裝彎頭，各部位無泄漏。
　　4.3.4高壓放噴管線上應安裝壓力表。放噴管線每5~10m應用地錨固定，并接至油地（罐）。
　　4.3.5井口流程應按規定試壓，合格后方可使用。
　　5 作業設備
　　5.1井架系統
　　5.1.1井架
　　5.1.1.1井架上的連接螺栓和螺母應齊全、緊固，架身無斷筋、變形等缺陷。
　　5.1.1.2天車應符合SY 5209中的要求。天車輪軸潤滑嘴完好無損。滑輪轉動靈活，無損傷。
　　5.1.1.3井架護欄、梯子應齊全完好。
　　5.1.1.4天車中垂線與井口中心前后偏差應小于60mm，左右偏差應小于20mm。
　　5.1.1.5井架及二層臺上不應擺放和懸掛與生產無關的物品。
　　5.1.2井架基礎
　　5.1.2.1活動底座基礎應符合設計圖紙要求。
　　5.1.2.2井架基礎的地腳螺栓、大腿銷子墊片和開口銷應齊全完好。
　　5.1.2.3活動底座基礎應平整、堅固、基礎平面應用水平尺找平。
　　5.1.2.4井架基礎中心距井口中心距離應符合表1的規定。

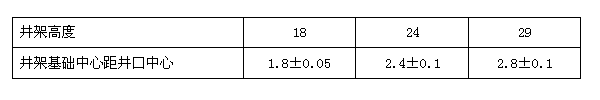

　　表 1 井架基礎中心距井口中心距離(m)
　　

　　5.1.3井架地錨
　　5.1.3.1地錨樁長度應不小于1.8m，直徑應不小于73mm；螺旋錨片直徑應不小于250mm，長度應不小于400mm；地錨樁露出地面應小于100mm。
　　5.1.3.2鋼筋混凝土地錨的外形尺寸宜采用l×b×h，mm：1000×1000×1300。
　　5.1.3.3地錨銷宜用螺母緊固。
　　5.1.3.4在虛土、泥水中埋置地錨樁應采取安全技術措施。
　　5.1.3.5井架與地錨樁距離應符合表2的規定。
　　

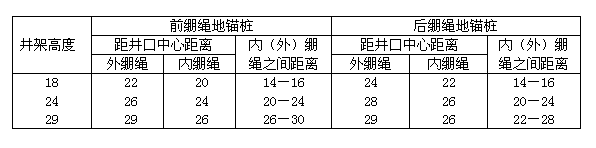

　　表2井架與地錨樁距離(m)
　　

　　5.1.4井架繃繩
　　5.1.4.1井架繃繩應符合SY 5170中的要求，直徑應不小于16mm。繩無打結、銹蝕、夾扁等缺陷，每捻矩斷絲應少于12絲。
　　5.1.4.2繃繩受力應均勻，固定牢靠。正常作業時應設置6道繃繩，前2道后4道；特殊作業時，應設置8~10道繃繩。
　　5.1.4.3繃繩用花籃螺栓或緊繩器調節松緊度。
　　5.1.4.4每道繃繩不少于3個繩卡，繩卡與鋼絲繩應相應配套，繩卡間距為150~200mm，并卡牢固。
　　5.2提升系統
　　5.2.1游車、大鉤
　　5.2.1.1游車應符合SY 5208中的要求，游車滑輪應靈活好用，無損傷。
　　5.2.1.2游車護罩完好，應刷紅色漆。
　　5.2.1.3大鉤應符合SY 5208中的要求，無損傷，彈簧完好，大鉤轉動靈活。
　　5.2.1.4大鉤保險銷完好，耳環螺栓應緊固。
　　5.2.2吊環、吊卡
　　5.2.2.1吊環應符合SY 5113中的要求，無損傷、變形、并等長。
　　5.2.2.2吊卡應符合SY 5041中的要求，手柄（活門）操縱靈活，吊卡銷與吊卡規格相匹配，并拴有保險繩。
　　5.2.3提升鋼絲繩
　　5.2.3.1提升鋼絲繩應符合SY 5170中的要求，直徑應大于19mm，無打結、銹蝕、夾扁等缺陷，每捻矩斷絲應少于6絲。
　　5.2.3.2鋼絲繩的死繩頭應用不少于5個配套繩卡固定牢靠，卡距150~200mm，死繩走井架腹內，底繩兜繞于井架雙腿上，并用4個繩卡固定。
　　5.2.3.3作業施工時，拉力計或指重表應可靠完好，表盤面應清潔。保險繩直徑應與提升鋼絲繩直徑相同，繩套長度應小于1000mm，并用4個繩卡固定。
　　5.2.3.4游車放到井口時，滾筒上鋼絲繩余繩應不少于15圈，活繩頭固定牢靠。
　　5.2.4提升短節、抽油桿吊鉤、抽油桿吊卡
　　5.2.4.1提升短節應符合施工要求，完好、無變形。
　　5.2.4.2抽油桿吊鉤應符合SY 5236中的要求，保險銷靈活好用，繩套用直徑16mm鋼絲繩，不少于2圈，用繩卡卡牢。
　　5.2.4.3抽油桿吊卡應符合SY 5235中的要求，靈活好用。
　　5.3動力設備
　　5.3.1作業機
　　剎車系統應靈活好用，剎車氣壓應不小于0.6MPa。
　　5.3.2液壓動力鉗
　　5.3.2.1液壓動力鉗應符合SY/T 5074中的要求，靈活好用，安全可靠。
　　5.3.2.2懸吊的液壓動力鉗鋼絲繩直徑應不小于9.5mm，兩端各用2個繩卡固定牢靠。
　　5.3.3鉆臺、轉盤
　　5.3.3.1鉆臺應符合SY 5471中的要求，安裝平整牢固。
　　5.3.3.2轉盤應符合SY 5080中的要求，轉盤中心與井口中心水平距離偏差應小于10mm。
　　6 井場照明設施
　　6.1照明線路
　　6.1.1照明線路應采用絕緣良好的電纜線。
　　6.1.2線路走向應合理。線路應架空。
　　6.1.3線路總控制開關后應安裝漏電保護器，分閘應距井口15m以外。若采用不高于36V的安全電壓照明，安全電壓變壓器應防水。輸入應采用三芯電纜線，連接配電箱接地。
　　6.1.4各種配電裝置應安裝正規，緊固牢靠，完好無損。
　　6.2照明燈具
　　6.2.1井架上和距井口10m以內的照明燈應采用防爆燈具，并固定牢靠。
　　6.2.2燈具應完好，擺放位置應合理。
　　6.2.3井場照度應符合TJ 34中的要求。
　　6.2.4搬移燈具應先關閉電源。
　　7 消防器材
　　7.1井場配備的消防器材應符合SY 5225中的9.3.2條的要求。
　　7.2消防器材的管理應符合SY 5225中9.4.1，9.4.4和9.4.5條的要求。
　　8 施工作業
　　8.1一般要求
　　8.1.1施工前應認真掌握施工工程設計，按設計要求做好施工前準備，應對井架、場地、照明裝置等進行檢查，合格后方可施工。
　　8.1.2施工過程應嚴格執行有關操作規程、質量標準及安全措施要求。
　　8.1.3抽油機驢頭應擺放合理，不得與提升系統相掛。鏈條式抽油機的天車輪應卸掉或固定牢固。
　　8.1.4施工過程中，應落實預防井噴和制止井噴的具體措施。
　　8.1.5上井架的人員應由扶梯上下，抓緊踏牢。攜帶的工具應系防掉繩。
　　8.1.6井場內不應有煙火。動火應符合SY 5858中的要求。
　　8.2起下作業
　　8.2.1操作人員應有統一規定的手勢和動作，配合一致。
　　8.2.2操作人員要精力集中，操作平穩。
　　8.2.3作業施工中吊卡手柄或活門應鎖緊，吊卡銷插牢。
　　8.2.4在管橋上提放管柱時應使吊卡開口朝上，操作者站在側面，用小滑車拉送。操作人員應瞭望吊卡。
　　8.2.5不應用手觸碰液壓動力鉗鉗牙。
　　8.2.6上提載荷因遇卡、遇阻而接近井架安全載荷時，不應硬提和猛提。
　　8.2.7起下重載荷時應有專人指揮，專人觀察井架、基礎、地錨、繃繩、指重表等。
　　8.2.8遇有六級以上大風、能見度小于井架高度的濃霧天氣、暴雨雷電天氣及設備運行不正常時，應停止作業。
　　8.3壓井作業
　　8.3.1壓井作業應符合SY 5225中的4.3.1的要求。
　　8.3.2壓井液灌滿至井口后，應有專人觀察井口，發現異常應立即做好防噴準備工作。
　　8.4不壓井作業
　　不壓井作業應符合SY 5225中4.4的要求。
　　8.5其他作業
　　8.5.1射孔作業
　　射孔作業應符合SY 5225中4.5.1的要求。
　　8.5.2試油、測試作業
　　8.5.2.1替噴、誘噴施工應符合SY 5225中4.5.2和4.5.3的要求。
　　8.5.2.2抽汲施工中，鋼絲繩應符合SY 5170中的要求，直徑不小于16mm，應有標記。地滑車不應拴在井口裝置上。
　　8.5.2.3使用的油氣分離器應符合SY 5845中的要求，安全閥應定期校驗。
　　8.5.2.4測試天然氣時，應符合SY 5225中4.5.4.3的要求。
　　_______________________
　　 附加說明：
　　 本標準由石油工業安全專業標準化技術委員會提出并歸口。
　　 本標準由遼河石油勘探局安全監察處負責起草。
　　 本標準主要起草人張耀林、王樹成、章啟成、陳德、顧伯平。
