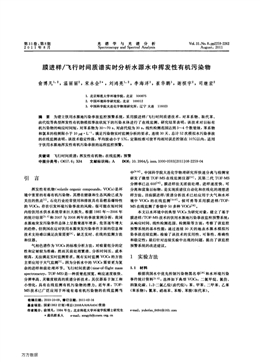

第31卷，第8期
2 0 1 1年8月
光譜學與光譜分析
Spectroscopy and Spectral Analysis
V01．31，No．8，pp2259—2262
August，2011
膜進樣／飛行時間質譜實時分析水源水中揮發性有機污染物
俞博凡1’2，溫麗麗2，宋永會弘，劉鴻亮1’2，李海洋3，崔華鵬3，謝檳宇2，司繼宏2
1．北京師范大學環境學院，北京100875
2．中國環境科學研究院，北京100012
3．中國科學院大連化學物理研究所，遼寧大連116023
摘要為建立飲用水源地污染事故監控預警系統，采用膜進樣／飛行時間質譜技術，對苯系物、取代苯、
鹵代烷等典型揮發性有機物模擬事故狀況下的污染水體進行了在線監測。研究結果表明，該技術對目標有
機污染物的響應時間短，對苯系物為30～70 S、對鹵代烷為30 S，線性檢測范圍達到3～4個數量級，苯系物
和氯苯的檢測限小于10旭·L_1，滿足污染物實時監測分析的要求。連續30天、總計52次模擬水污染事故
的在線監測表明，該技術穩定性強，平均波動小于5％，定期校準可使平均相對誤差控制在10％以內，適用
于飲用水源地揮發性有機污染事故的遠程監控預警。
關鍵詞飛行時間質譜；揮發性有機物；在線監測；預警
中圖分類號：0657．6；X84 文獻標識碼：A DOI：10．3964／j．issn．1000-0593(2011)08-2259—04
引言
揮發性有機物(volatile organic compounds，VOCs)是環
境中重要的有毒有機污染物，其潛在健康和生態風險已成為
關注的焦點[1]。石化行業經常使用和排放具有易燃易爆特性
的VOCs，存在引發環境污染事故的風險，很可能在短時間
內給飲用水供水系統帶來巨大損失。根據1985年～2006年
的統計結果[2一]和2007與2008兩年的事故案例分析，我國
水源地突發污染事件總體上呈數最逐年增多、危害逐年增大
的趨勢。但我國在應對飲用水源突發污染事件方面的信息和
技術支持難以滿足決策需要[4]，缺乏實時、在線的監測方法
和儀器。
氣相色譜作為VOCs的標準分析方法，對痕量組分的定
性和定量較為準確，然而其前處理繁瑣、分析時間長、成本
較高，無法滿足實時監測要求。現有實時監測VOCs的方法
主要應用于大氣監測[s]，因為分析水中的VOCs需要更為復
雜的進樣和前處理環節。飛行時間質譜(time-of-flight mass
spectrometry，TOF-MS)是一種質量范圍寬、響應速度極快、
分辨率高、靈敏度較高的質譜分析技術，其儀器易于加工和
小型化，具有在線監測有機污染物的潛力。近年來，TOFMS
技術已廣泛應用于環境有毒有機污染物的在線監測當
中阻103。中國科學院大連化學物理研究所快速分離與檢測室
研發了微型TOF-MS在線監測儀器[1“，其第二代TOF-MS
分辨率已達600[”]。膜進樣法無需前處理、進樣速度快、可
分離和富集目標物，是實現質譜儀自動化和在線化的理想進
樣方法。目前膜進樣／質譜分析技術已經應用于大氣和水環
境中VOCs的在線監測D3-173，侯可勇等采用膜進樣／TOFMS
在線監測了香煙中50多種VOCs[18]。
本文以水環境中的典型VOCs為研究對象，建立了基于
膜進樣／TOF-MS技術的飲用水源地污染事故監控預警系統；
從響應時間、線性檢測范圍、檢測限等方面，考察了該監控
預警系統的基本性能；通過連續30天的地表水源水模擬污
染事故連續監測，檢驗了該技術的實用性、可靠性、準確性
和穩定性；最后針對連續實驗中出現的問題，提出了該監控
預警系統的改進建議。
1實驗方法
1．1材料
根據我國水中優先控制污染物黑名單m3和水環境污染
事件統計資料[2t3]，選擇如下典型VOCs：二氯甲烷、氯仿、
四氯化碳、l，2_二氯乙烷(鹵代烷)；苯、甲苯、二甲苯、乙苯
(苯系物)；氯苯、硝基苯、苯酚、苯胺(取代苯)。
收稿日期：2010-10-09。修訂日期：2011-02-16
基金項目：國家(863計劃)項目(2008AA06A404)資助
作者簡介：俞博凡，1984年生，北京師范大學環境學院博士研究生e-mail：yubofan_8484@163．com
*通訊聯系人e-mail：songyh(雪crae&amp;amp;org．cn
萬方數據
2260 光譜學與光譜分析第31卷
所用試劑和藥品均為分析純，標準溶液和模擬水源水用
自來水配制。實際水源水采自大連市沙河口區大西山水庫，
用高嶺土、腐殖酸和無污染深層土壤模擬水源水中的主要成
分，濁度分別為5～10，40～50，80～100 NTU，腐殖酸濃度
分別為1，10，30 mg·L-1，深層土壤土濃度分別為100和
1 000 nag·L～。參照我國地表水環境質量標準GB3838--
2002中相關物質的水源水濃度限值(國標濃度)，模擬事故狀
況下受污染水源水l，10，i00倍于國標濃度典型VOCs的監
測。
1．2儀器’
水源地污染事故監控預警系統由進樣模塊、質譜檢測模
塊、數據處理與傳輸模塊3個主要部分組成。配制好的模擬’
水源水在蠕動泵的作用下，經過簡易過濾裝置過濾后，直接
進入膜進樣／真空紫外燈電離／飛行時間質譜儀(中國科學院
大連化學物理研究所研制)進行檢測，儀器結構及檢測流程
見圖l。以聚二甲基硅氧烷(polydimethylsiloxane，PDMS)為
材料的膜能很好地分離和富集VOCs，調節膜后微緩沖區的
真空閥可改變富集效率和去除殘留。V()cS通過微緩沖區后
被真奪紫外(vacuum ultra-violet，ⅥⅣ)燈電離后產生母體
離子。隨后母體離子在電離區引出電壓的作用下進入質量分
析器，不同質荷比的離子根據飛行時間的不同得以檢測。質
譜儀控制平臺根據標準曲線把采集到的響應信號轉換為濃度
值，并定期將濃度監測數據通過網絡傳輸?shù)较到y(tǒng)終端，實現
污染物的遠程監控預警。
Fig．1 Schematic diagram of membrane inlet／TOF-MS
實驗過程主要參數為：蠕動泵流速33～35 mL·min_1 I
ⅥⅣ燈能量10．6 eV；電離區引出電壓13 V(測苯系物和氯
苯)／40 V(測鹵代烷、硝基苯、苯胺和苯酚)；腔體氣壓1．7～
2．6X10-3 Pa；信號累計時間3 s(測響應時間)／300 s(測濃
度)；數據遠程傳輸時間間隔5 min。
2結果與討論
2．1儀器對VOCs的響應時間
響應時間按樣品信號強度達到膜富集穩態時最高強度的
10％～90％所經歷的時間計算。苯、甲苯、乙苯、二甲苯的
響應時間約為30，50，60，70 s；苯、甲苯、二甲苯的響應時
間依次變長及穩定階段的信號強度依次減弱，這與它們的揮
發性及在膜中的富集率不同有關。苯、甲苯、二甲苯的信號
在關閥時恢復至基線的時間約為60，60，100 s，而在開閥時
約為30，30，50 S，可見開閥有利于膜中殘留苯系物的去除，
使記憶效應降低50％。
鹵代烷的響應時間約為30 s；穩定階段二氯甲烷和氯仿
的信號強度高于四氯化碳和二氯乙烷，這與四種物質飽和蒸
氣壓值的大小關系一致，說明響應強度與揮發性呈正相關。
鹵代烷的信號在關閥時恢復至基線的時間約為100 S，而在
開閥時約為30 S，可見開閥有利于膜中殘留鹵代烷的去除，
使記憶效應降低70％。
苯胺和硝基苯的響應時間約為190和120 S，長于苯系
物和鹵代烷等飽和蒸氣壓較大的化合物；硝基苯穩定階段的
信號強度弱于苯胺，與電離效率有關(硝基是吸電子基團，
不易電離；氨基是給電子基團，易于電離)。苯酚的響應時間
最常(約為250 s)，主要原因是其極性強(水中溶解度大)，根
據相似相溶原理，不易在非極性的PDMS膜中達到動態平
衡。
2．2儀器對VOCs的線性檢測范圍和檢測限
苯系物和氯苯的線性檢測范圍達到4個數量級，R2>
0．995；鹵代烷、苯胺、硝基苯、苯酚的線性檢測范圍達到3
個數量級，R2>o．994。
檢測限根據標準曲線，按信噪比為3計算。苯、甲苯、
乙苯和氯苯的檢測限低于圍標濃度，分別為3．5，1．8，4．4，
7．7旭·L-1；硝基苯、二氯甲烷、二氯乙烷的檢測限高于國
標濃度，分別為114，46，174 pg·L-1；苯胺和氯仿的檢測
限高于國標濃度，分別為471和1 614燼·L一，原因是40
V引出電壓可電離機械泵油氣而產生更多碎片峰，提高了目
標物特征峰的噪音；苯酚的檢測限(2．4 mg·L-1)比我國污
水綜合排放標準GB8978-1996中的三級標準1．0 mg·L1還
高，主要原因是日標物易溶于水而隨廢液流走，透過PDMS
膜到達電離區的分子數目較少。
2．3影響定量的主要因素
2．3．1樣品流速
有研究表明，樣品在膜表面存在極化層，流速下降時極
化層厚度增大，樣品進入膜的阻力增大，故更難進入質譜
儀[1睨引。因進樣系統不穩定而造成的流速下降，會導致響應
值減小，影響樣品濃度的預測結果。
2．3．2真空度
儀器真空度的變化對質譜信號響應強度有一定影響。首
先真空度高(氣壓低)使得進入質譜儀腔體而后到達電離區被
電離的機械泵潤滑油蒸汽減少，從而使背景值降低。其次真
空度高還會使進樣系統兩端的壓差變大，進而引起進樣量變
大，最后導致響應強度提高。
2．3．3電離效率
如圖2所示，標準曲線斜率和背景值都隨時間的增加而
減小，其主要原因是ⅥⅣ燈在擦洗后的一段時間內電離效
率持續降低[圖2(a)圖例中的數字為擦洗ⅥⅣ燈后的天
數]。VOCs樣品經過電離區會有一部分吸附在ⅥⅣ燈的光
窗表面，這些附著的VOCs吸收光子，減少了有效的出射光
子數，從而降低了燈的電離效率。
萬方數據
第8期光譜學與光譜分析2261
0 3 6 9 12 15 0 I 2 3 4 5 6
Conccntration／(mg·L一1)Timedh
№2 Variations of calibration clirve slopes and background signals after vIⅣlamp cleaning
2．4 TOF-MS在水源地污染事故預警中的應用
按預設濃度將VOCs分別投入用高嶺土和腐殖酸配置的
模擬水源水、土壤浸出液以及實際水源水中，模擬污染事故
共計52次，連續監測實驗持續30天。未投加VOCs時模擬
水源水、土壤浸出液、實際水源水的質譜背景值與自來水相
比無明顯差異，如圖3所示，自來水和真實水源水的主要出
峰都是同樣的四個(質量數為19的峰代表水合離子H。O+，
其余3個峰都代表機械泵油氣)。
O 2 4 6 8
0 2 4 6 8
Time offlight／Its
Fig．3 Background signak of tap water
and l'aw water in lnsss spectra
穩定性：檢測值的波動一般用精密度來表示，即檢測值
的相對標準偏差。52次模擬水污染事故的相對標準偏差都
小于lo％(O．9％～9．8％，平均4．3％)；低濃度污染事故的
相對標準偏差的平均值(5．9％)高于高濃度的(2．7％)。
準確性：質譜儀腔體真空度和ⅥⅣ燈電離效率的變化
會在一定程度上影響模擬水污染事故濃度預測的準確性。定
期繪制標準曲線的情況下，濃度預測的準確度滿足污染事故
監控預警的要求，相對誤差為3．9％～21．7％(平均9．O％)。
3結論
膜進樣／TOF-MS技術可靠、分析速度快、靈敏度較高，
適用于地表水源地典型VOCs污染事故的遠程監控預警和連
續在線監測。
(1)膜進樣／TOF-MS技術對目標VOCs的線性檢測范圍
較寬，達到3～4個數量級；穩定性好，平均波動小于5％；
定期繪制標準曲線的情況下，預測模擬水污染事故的平均相
對誤差小于10％。
(2)透膜率和電離效率是決定響應時間和檢測限的重要
指標。揮發性強、極性小的物質容易透過PDMS膜，故響應
時間短、檢測限低；電離能低、電離截面大的物質容易被電
離而產生信號，故檢測限低。
(3)樣品流速、真空度和電離效率是影響定量準確性的3
大關鍵因素，質譜儀只有在各種參數長期穩定的條件下運行
才能保證污染事故預警的準確性。
需進一步優化進樣膜和電離源，使該技術應用于更多環
境特征污染物的檢測中；建議改善進樣系統，將機械泵更換
為油氣少、密封好的分子泵，增設不間斷電源，避免頻繁擦
洗ⅥⅣ燈。膜進樣／TOF-MS技術可以應用于水源地污染
事故的監控預警，它的推廣將為水源地風險防范提供有力技
術支持。
[1]Rathbun R E Critical Reviews in Environmental Science and Technology，2000，30(2)：129．
[2]ZHANGYong，WANGDong-yu，YANGKai(張勇，王東宇，楊凱)．Journal ofSafetyandEnvironment(安全與環境學報)，2006，6
(Z)：79．
[3]WANG Dong-yu，ZHANG Yong(：F東宇，張勇)．Journal of Safety and Environment(安全與環境學報)，2007，7(6)：150．
[4]Qu Jiu-hui(曲久輝)．Principals and Technologies for Safe Drinking Water Assuring and Provision(飲用水安全保障技術原理)．Beijing：
Science Press(北京：科學出版社)，2007．606．
[5]LIU Jing-yun，SUN Bao-sheng，ZHANG Haiqeng(劉景允，孫寶盛，張海豐)．Chemical Industry and Engineering Progress(化工進展)，
2008，27(5)：648．
4
2
O
8
6
4
2
獸q暑o
8【毫娶蠱
2
O
8
6
4
2
O
日葺暑口毛，a100
O
O
O
O
O
O
0
"鯽”
酊鯽：2
丑l奄臀5ds若
萬方數據
2262 光譜學與光譜分析第31卷
[6]
[7]
[8]
[9]
E103
Eli]
[12]
E133
E14]
[15]
[16]
[173
[183
[19]
[20]
[21]
[22]
Kuribayashi S，Yamakoshi H，Danno M，et a1．Analytical Chemistry，2005，77(4)：1007．
Streibel T，Hafner K，Miihlberger F，et aL Applied Spectroscopy，2006，60(1)：72．
MUhlberger F，Saraji-Bozorgzad M，Gonin M，et a1．Analytical Chemistry，2007，79(21)：8118．
Zinlnlern'lann R，MUhlberger F，F(xiàn)uhrer K，et aL Journal of Material Cycles and Waste Management，2008，10(1)：24．
Panariello M，Apicella B，Armenante M，et a1．Rapid Communications in Mass Spectrometry，2008，22(4)：573．
HOU Ke-yong，DONG Can，ZHANG Na-zhen，et al(侯可勇，董璨，張娜珍，等)．Chinese Journal of Analytical Chemistry(分析化
學)，2006，34(12)：1807．
ⅥN Xue-feng，LI Xiao-dong，LU Sheng-yong，et al(尹雪峰，李曉東，陸勝勇，等)．Proceedings of the CSEE(中國電機工程學報)，
2007，27(17)：29．
Boscaini E，Alexander M L，Prazeller P，et a1．International Journal of Mass Spectrometry，2004，239(2—3)：171．
Cotte-Rodriguez I，Handberg E，N0ll RJ，et aL The Analyst，2005，130：679．
Janfelt C，F(xiàn)randssn H，Laufitsen F R Rapid Communications in Mass Spectrometry，2006，20(9)：1441．
Thompson A J，Creba A S，F(xiàn)erguson R M，et a1．Rapid Communications in Mass Spectrometry，2006，20(13)：2000．
VanHassel E，Bier M E Rapid Communications in Mass Spectrometry，2007，21(3)：413．
HOU Ke-yong，CHEN Xin-hua，Ⅸ)NG Can，et al(侯可勇，陳新華，董璨，等)．Chemical Journal of Chinese Universities(高等學校化
學學報)，2007，28(7)：1240．
ZHOU Wen-rain，HJ De-qian，SUN Zong-guang(周文敏，傅德黔，孫宗光)．Research of Environmental Sciences(環境科學研究)，1991，
4(6)：9．
LaPack MA，Tou J C，Enke C G．Analytical Chemistry，1990，62(13)：1265．
T％i G J，Austin G D，Syu M J，et aL Analytical Chemistry，1991，63(21)：2460．
Ketola R A，()iala M，Sorsa H，et aL Analytica Chimiea Acta，1997，349(1—3)：359．
Realtime Analysis of Volatile Organic Compounds in Source Water by
Membrane Inlet／Time-of-Flight Mass Spectrometry
YU Bo-fanl一。WEN Li-li2，SONG Yong-hui“，LIU Hong-lian91一，LI Hai-yangz，CUI Hua-pen93，XIE Bin-yuz，
SI Ji-hon92
1．School of Environment，Beijing Normal University，Beijing 100875，China
2．Chinese Research Academy of Environmental Sciences，Beijing 100012，China
3．Dalian Institute of Chemical Physics，Chinese Academy of Sciences，Dalian 116023，China
Abstract To establish an early-warning system for source water pollution accident，a membrane inlet／time-of-ill【ght mass spec—
trometry technology was applied to a series of pollution scenarios as an online monitoring method for typical volatile organic compounds
such as BTEX(benzene，toluene，ethylbenzene and xylene)，substituted benzenes，and halogenated aliphatic hydroc8rbons．
It was shown that this technology can adequately meet the requirements of realtime analysis with short response time to
the target organic pollutants(30～70 s for BTEX and 30 s for halogenated aliphatic hydroearbons)in a linear detecting range of
3～4 magnitudes；the detection limits of BTEX and chlorobenzene were less than 10 pg·L～．The results of 52 simulated water
pollution accidents in a 30-days’continuous monitoring indicated that the monitoring system was stable with the relative standard
deviation less than 5％；the accuracy was acceptable and could be reduced to within 10％by periodical calibrations．Membrane
inlet／time-of-flight mass spectrometry technology was proven to be available for the remote monitoring and early-warning of
source water pollution accident．
Keywords Time-of-flight mass spectrometry；Volatile organic compounds；Online monitoring；Early-warning
-16 Corresponding author
(Received Oct．9，2010；accepted Feb．16，2011)
