鋰電池是由鋰金屬或者鋰合金為正/負電極材料、使用非水電解質溶液的電池。由于其體積小、重量輕、能量密度高、使用壽命長等特點被廣泛的應用于手機、電腦等便攜式通訊設備，此外隨著鋰電技術的發展也開始廣泛應用于汽車、電動車、衛星、航天飛機中。隨著鋰電池的需求量越來越大，中國的鋰電池制造企業也是越建越多，截至目前中國已經是世界上最大的鋰電池生產基地和出口國，中國生產制造的鋰電池份額已經占到全球的70 %以上。鋰電池在生產制造過程中不可避免的會產生廢氣、廢水、廢渣等，之前對鋰電池行業可能產生廢氣的環節認識不夠清楚和相關政策法規等要求不甚嚴格導致鋰電池行業的廢氣處理特別是VOCs治理存在一系列問題，由于我國鋰電池行業現有和在建的工廠眾多其VOCs廢氣治理問題不容忽視。下面筆者結合自身的經驗介紹一下相關的鋰電行業VOCs廢氣治理的方法和案例。

1?鋰電池廢氣的特點和相關治理要求

鋰電池的生產過程主要包括：一、極板工程——攪拌制漿涂布烘烤、輥壓分切、激光模切分條；二、組裝工程——卷繞、JR預熱短路測試、配對、焊接、真空干燥；三、化成工程——注液、高溫靜置、化成、焊接、電芯充放電、老化測試、覆膜。其中極板工程中攪拌制漿和涂布過程中會產生大量的NMP廢氣，該部分廢氣的濃度相對高、風量大、溶劑組分單一回收再利用價值較高，通常是采用轉輪回收+深度處理或者吸收塔回收+精餾+深度處理的處理工藝，這一部分的廢氣治理技術比較成熟。其中的難點在于組裝過程和化成過程中注液和真空干燥產生的VOCs廢氣，該部分的廢氣風量相對小、濃度波動大而且含有焦油，這一部分廢氣之前不是未被識別就是采用活性炭或者堿洗等簡易的處理工藝，不僅維護操作繁瑣而且容易排放超標。

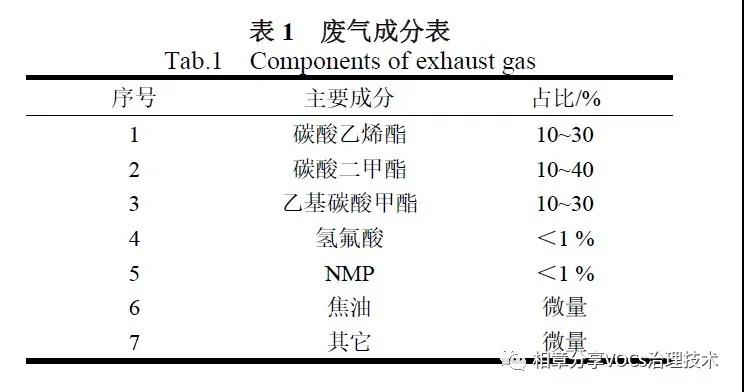

烘干和注液廢氣的來源主要就是電解液，電解液是由電解質鹽和稀釋劑組成，為無色液體，其中主要組分為六氟磷酸鋰(10 %~30 %)、碳酸乙烯酯(0 %~30 %)、碳酸二甲酯(0 %~30 %)、乙基碳酸甲酯(0 %~30 %)，其中六氟磷酸鋰容易發生水解產生氫氟酸，此外由于前端生產工藝中使用了NMP后端廢氣中也含有少量的NMP。烘干和注液廢氣的主要成分見下表：

根據寧德某鋰電池工廠的實測數據，烘干和注液廢氣的排放濃度在100~500 mg/m3，且隨著不同生產過程波動早晚濃度低中午偏高。

目前鋰電池行業廢氣排放標準執行《電池工業污染物排放標準》(GB30484-2013)中的相關規定， 其中NMHC排放濃度≤50mg/m3，顆粒物排放濃度≤30 mg/m3。

2 鋰電烘干、注液廢氣治理工藝的選擇

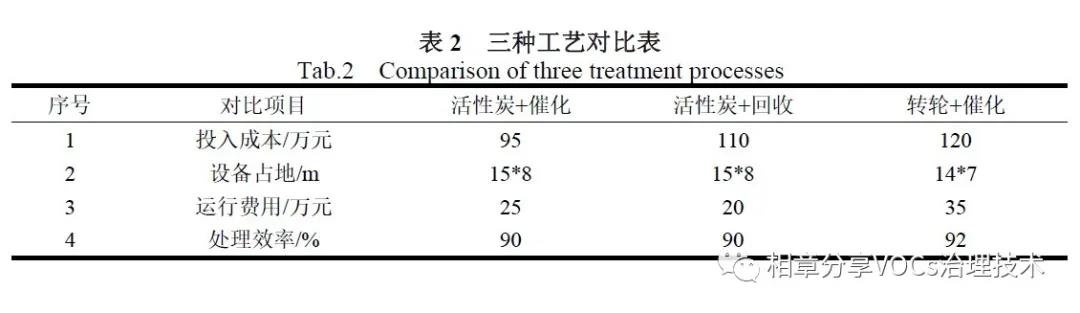

由于廢氣的濃度是波動的最高值有500 mg/m3以上，單一的水洗或者活性炭處理工藝很難滿足排放要求，因此采用組合型式的處理工藝是優先選擇。針對該部分廢氣的特點，推薦采用如下幾種工藝：預處理+活性炭吸脫附+催化燃燒、預處理+活性炭吸脫附+冷凝回收、預處理+轉輪吸脫附+催化燃燒等(這里的預處理主要為堿洗、水洗、除油等)，之所以不采用活性炭+RTO或者轉輪+RTO主要是投資成本相對更大、占地大、RTO安全風險相對較高等。下表是幾種處理工藝的對比(都以10000 m3/h的處理設備作為對比)：

從上表可知，采用轉輪+催化燃燒的處理方式投資和運行費用相對來說都比較高、此外由于廢氣中含有酸性及高沸點氣體可能會導致轉輪的使用壽命降低，但是具有去除效率高、排口穩定達標、占地小、操作維護簡單等優點，對活性炭+催化燃燒工藝來說投資費用及運行費用相對較低，但是也存在蜂窩活性炭需要定期更換、排口濃度不穩定、設備配電功率大等缺點；對活性炭+冷凝回收工藝來說投入相對較高但運行費用低、設備配電功率小，但是也存在著排口排放濃度不穩定、活性炭需要定期更換、冷凝下來的有機物只能作為廢液等缺點而且需要額外供應蒸汽和冷卻水。

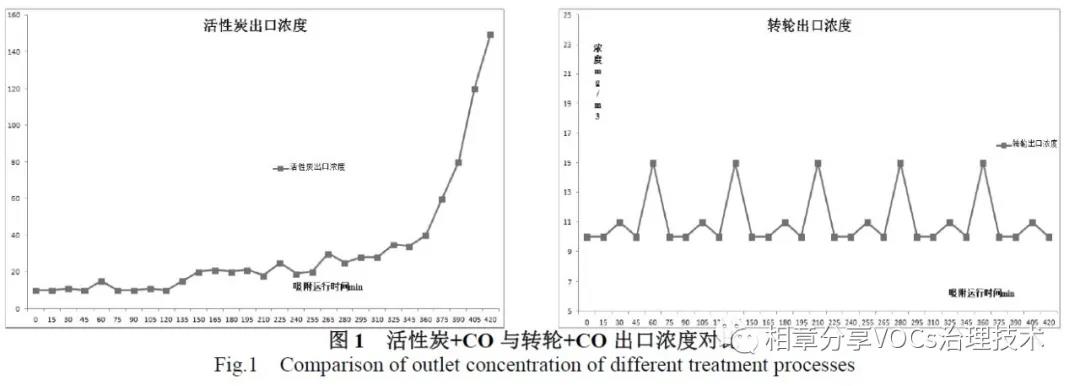

從上圖可以明顯的看出在廢氣初始的處理過程中，活性炭的處理效果是相當不錯的，但是隨著時間的推移大約6 h以后活性炭逐漸吸附飽和后排口的濃度逐漸的升高、很快就超過排放要求，這時就需要及時的切換活性炭箱將吸附飽和的炭箱進行脫附，用脫附干凈的炭箱來進行吸附；反觀轉輪+CO的處理工藝轉輪出口廢氣濃度一直比較的平穩，都在一個合理的范圍內波動，排口廢氣排放一直穩定達標。

3 相關案例介紹

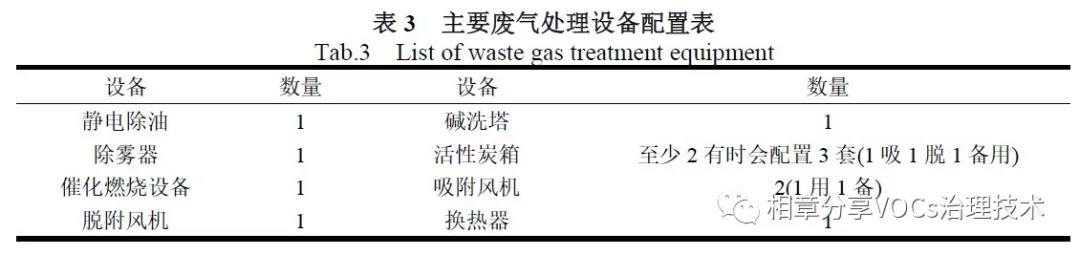

下面介紹一個相關的案例，江蘇某鋰電廢氣的處理項目，該項目的廢氣風量在6000 m3/h，濃度在350 mg/m3，采用活性炭+CO的處理工藝，主要配置如表3：

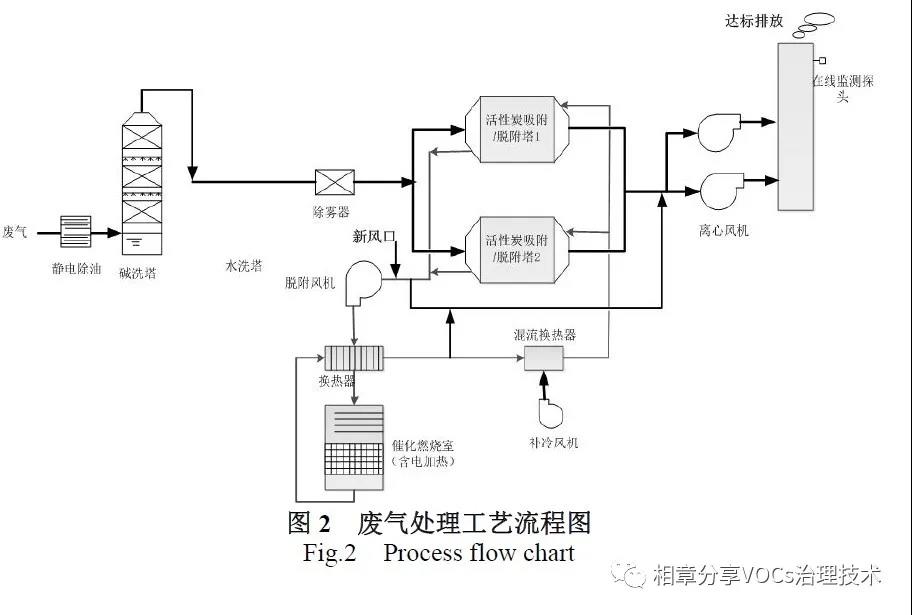

廢氣處理系統的運行過程如下：首先廢氣通過靜電除油去除廢氣中的焦油等物質，然后經過堿洗來去除廢氣中的氟化氫以及其它的酸性組分，經過堿洗除霧之后(雖然設置了兩級除霧系統但是廢氣的濕度還是比較大專門增加了一套除濕的設備)，經過進一步除濕后進入活性炭箱進行吸附后排放，吸附飽和的炭箱通過閥門切換進入到脫附系統，通過熱風不斷的將活性炭中有機廢氣脫附出來并送入催化燃燒系統中進行焚燒處理，脫附完成后進行冷卻吹掃，吹掃完成后進入到備用狀態，通過吸附、脫附閥門的開關可使得活性炭箱在吸附、脫附等狀態不斷切換，此外可根據排口濃度檢測的檢測數據實現自動切換活性炭箱的吸脫附。該項目出口NMHC的排放濃度穩定在在50 mg/m3以下。

4 結論

上面三種處理工藝各有其優缺點需要業主和設計人員根據不同的項目類型和工況進行合理的選擇，不能只考慮投資、更要考慮運行成本、維護操作難易程度以及是否能穩定達標等維度。
