1—??? 鼻夾；2—呼氣閥；3—頭帶；4—降溫網；5—牙墊；6—口具；7—口水擋板；8—吸氣閥；9—濾塵層； 10—觸媒層；11—隔熱紗帶；12—干燥劑；13—補償彈簧；14—濾塵層；15—減振墊

　　2. AZH-40型化學氧自救器

　　這種自救器為隔離式自救器，可用于礦井發生各種災害情況下礦工的自救。該自救器有效作用時間為：步行速度5.5km/h或從事中等強度勞動(196 000N?m/h)時，不少于40min，靜坐條件下大于2h。

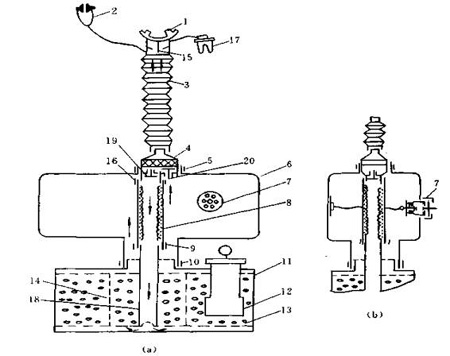

　　AZH-40型化學氧自救器的結構原理如圖13-2-4所示。人的呼氣從口具1經呼吸軟管3、帶降溫器的閥盒4、呼氣閥19、呼氣管8、藥罐中心管18、再從藥罐11的底部返上來，經過藥罐中的生氧劑13(藥片狀或粒狀超氧化鉀)，將呼氣中的水汽及C02吸收掉并放出O2，富氧的空氣再進入氣囊6以供吸氣時使用。吸氣時，富氧空氣經吸氣閥20、閥盒4、呼吸軟管3、口具1而吸入人的肺部。當生氧量超過人的呼吸需要時，氣囊因積聚過多氣體而膨脹，設在氣囊上的拉繩遂將排氣閥7拉開，見圖中(b)，氣囊中過剩的氣體即從排氣閥排泄到外界大氣中去。

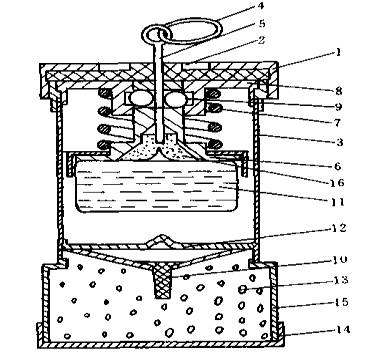

　　啟動裝置(圖13-2-4中12)是為了自救器在使用一開始即能產生氧氣而設置的，其結構見圖13-2-5。當打開自救器后，拉動拉環4，啟動針5被拉出，滾珠9在彈簧作用下向中心滾動，沖擊座6失去卡緊力在彈簧7的作用下向下沖擊，使硫酸瓶11直接與撞針孔板12相撞，在尖凸部分作用下被擊破，其中酸液流出，經孔板上的小孔、引導漏斗10流入藥劑筒15內，與其中的NaO2啟動生氧藥劑相互作用產生出氧氣(在30s內可生氧2升以上)，溢出到生氧藥罐中，繼而進入氣囊。使用時，當甩掉自救器外殼后，氣囊應逐漸自動充氣鼓起，藥劑筒壁變熱，這表明自救器已正常起動。如一旦氣囊未鼓起，則應立即采取用嘴從口具向氣囊內吹氣，吹鼓后再戴好口具、鼻夾，先緩步撤退，待生氧劑放氧充足后再加快行走步伐。

?

　　圖13-2-4? AZH-40型自救器的結構原理

　　1-口具；2—鼻夾；3—呼吸軟管；4—帶降溫器的閥盒；5—上箍圈；6—氣囊；7—排氣閥；8—呼氣管； 9—下小箍圈；10—下大箍圈；11—生氧藥罐；12—啟動裝置；13—生氧劑；14—散熱片； 15—口具襯管；16—中箍圈；17—口具塞；18—藥罐中心管；19—呼氣閥；20—吸氣閥

?

　　圖13-2-5? 啟動裝置
